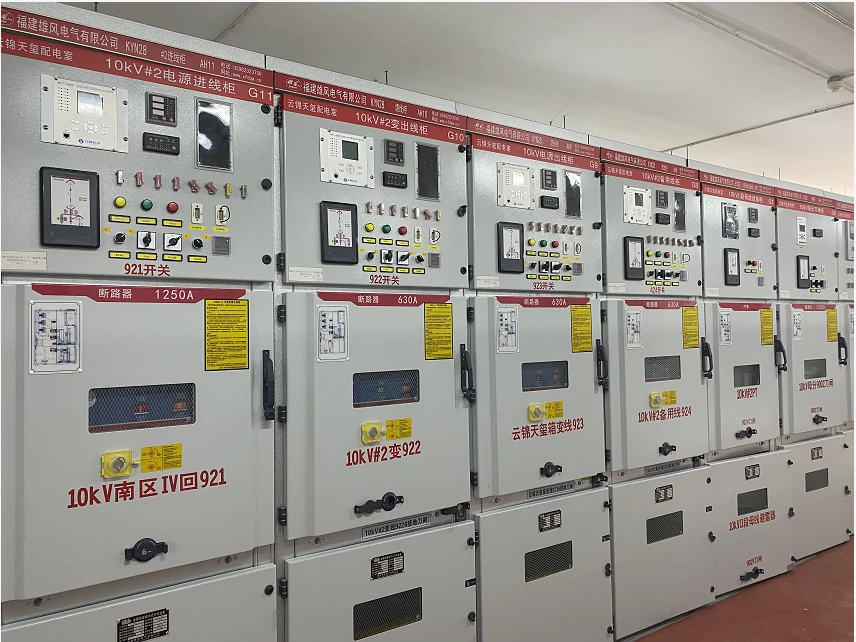

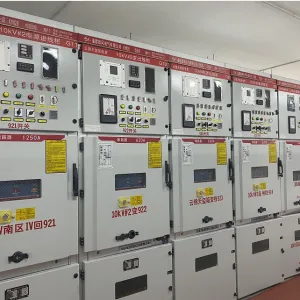

KYN28-12 المفاتيح متوسطة الجهد

استخدام الظروف البيئية

-درجة حرارة الهواء المحيط: الحد الأعلى 40 درجة مئوية الحد الأدنى-10 درجة مئوية في المناطق العامة:

أعلى الارتفاع: 1000 متر ؛

رطوبت اتش:

الرطوبة النسبية: لا يزيد المتوسط اليومي عن نسبة 9 ٪ ، ولا يزيد المتوسط الشهري عن نسبة 9 ٪ ؛

ضغط بخار الماء: المتوسط اليومي لا يزيد عن 2.2 كيلو باسكال ، ولا يزيد المتوسط الشهري عن 1.8 كيلو باسكال

قد يحدث التكثيف عندما تنخفض درجة الحرارة ، مصحوبًا بالتراب ، وهذا المنتج مناسب لشرطين بيئيين أكثر قسوة من الظروف العادية التالية:

(1). التكثيف النادر (لا يزيد عن مرتين في الشهر في المتوسط) مع الأوساخ الخفيفة ؛

(2). عموما لا يوجد تكثيف (لا يزيد عن مرتين في السنة في المتوسط) مع تلوث خطير ؛

◆ لا توجد حرائق ومخاطر انفجارات وتلوث خطير بما يكفي لتآكل المعدن وتلف العزل والأماكن القاسية الأخرى ؛

لا توجد اهتزازات عنيفة أو مطبات أو ميل رأسي لا يزيد عن 80 ؛

ملاحظة: (1) يسمح بالتخزين والنقل عند-30 درجة مئوية ؛

(2) عندما يتجاوز الارتفاع 1000 متر ، يجب مناولته وفقًا لـ JB/2102 "المتطلبات التقنية لمناطق الارتفاع لاستخدام الأجهزة الكهربائية عالية الجهد" ؛ عندما لا يتجاوز الارتفاع 2000 متر ، لا تحتاج المعدات المساعدة ذات الضغط المنخفض إلى اتخاذ أي تدابير ؛

(3) عندما تكون شروط الاستخدام الفعلية مختلفة عن ما سبق ، يجب التفاوض عليها بين المستخدم والشركة المصنعة.

النموذج والمعنى

ك ص ن 28 - 12/□ - □

                              وقيم منكسر تيار الدائرة القصيرة (كا)

                                وقيم منالحالي (أ)

وقيم من الجهد (كيلو فولت).

└─الرقم التسلسلي للتصميم

└─داخلي

└─نقل النوع

مثل المعادن درع

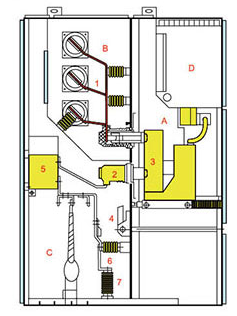

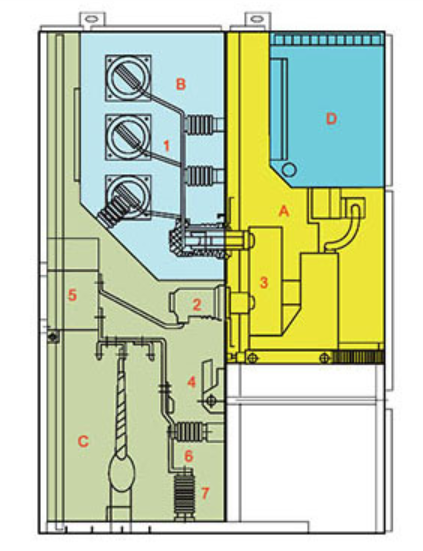

رسم تخطيطي لهيكل المفاتيح الكهربائية

الشكل 1

أ. حجرة قاطع الدائرة ب. مقصورة بسبار

ج. كابل غرفة د. غرفة أجهزة التتابع

1. بسبار 2. قرص اتصال ثابت 3. قاطع الدائرة

4. مفتاح التأريض 5. محول التيار

6. مقسم الجهد بالسعة 7. مانع الصواعق

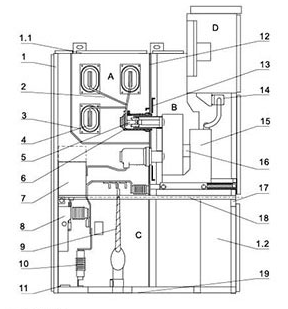

Fig.2 رسم تخطيطي لهيكل المفاتيح الكهربائية

1. إسكان 2. فرع بسبار صغير 3. كم بسبار 4. بسبار رئيسي

5. جهاز الاتصال الثابت 6. صندوق الاتصال الثابت 7. محول التيار

8. مفتاح التأريض 9. كابل 10. مانع التصاعد 11. الحافلة الرئيسية التأريض

12. قسم 13 قابل للفصل والتحميل. التقسيم (رفرف) 14. سدادة ثانوية

15. قاطع الدائرة عربة 16. جهاز سخان 17. قسم أفقي قابل للاستخراج

18. آلية تشغيل مفتاح التأريض 19. لوح القاعدة

أ.غرفة بسبار ب. قاطع الدائرة عربة غرفة ج. كابل غرفة د. غرفة أجهزة التتابع

1.1. جهاز تخفيف الضغط 1.2. السيطرة الكابلات الصغيرة

تلبية المعايير

المنتج يلبي المعايير التالية:

1. ، ،

2. الكيفي

3. ،. جيجابايت/مكعب

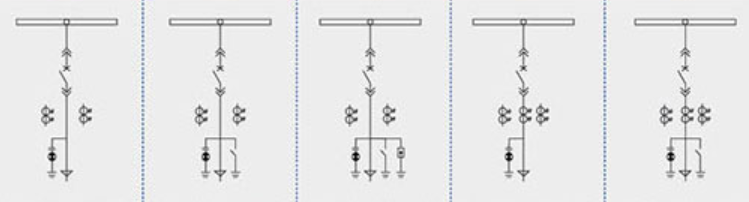

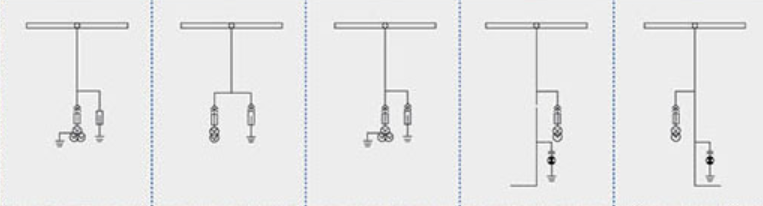

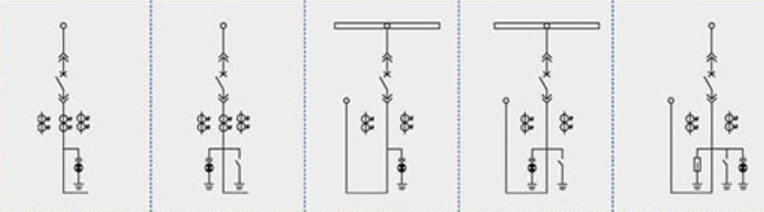

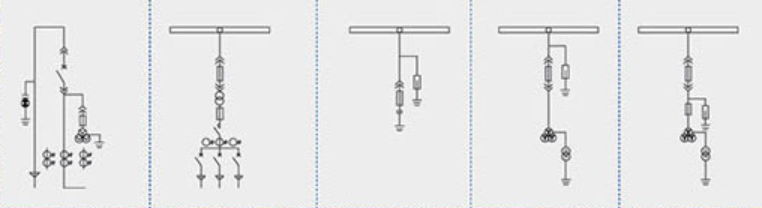

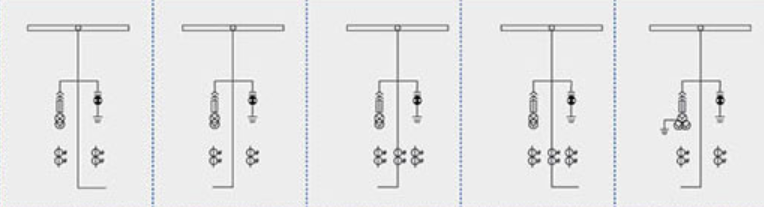

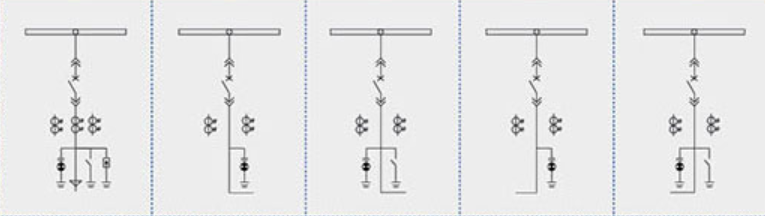

مخطط الأسلاك الرئيسي
