سوف نقدم الأداء وأساليب التشغيل الآمنة والمعايير التقنية لمحطة فرعية وحدة مقطعية مدمجة YBM-12 (24)
مقدمة المنتج

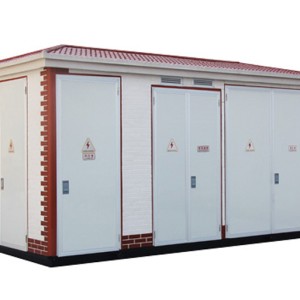

محطة فرعية مثبتة مسبقًا من السلسلة 24 ، والمعروفة أيضًا باسم محول الصندوق الأوروبي ، هي مجموعة كاملة مدمجة من جهاز توزيع الطاقة الذي يجمع بين الأجهزة الكهربائية ذات الجهد العالي ومحولات الطاقة والمعدات الكهربائية ذات الجهد المنخفض. يتميز الجهاز بخصائص مجموعة كاملة قوية ، هيكل مدمج ، حجم صغير ، سهل الحركة ، تشغيل آمن وموثوق به ، صيانة مريحة ، شكل جميل ، إلخ ، مناسب بشكل خاص لتوزيع الطاقة العامة الحضرية ، المباني الشاهقة ، المجتمعات السكنية ، المؤسسات الصناعية والتعدينية ، الموانئ ، حقول النفط ، الحدائق ، المحطات والمطارات ومترو الأنفاق والطرق السريعة وأماكن إمداد الطاقة الأخرى ، هي نوع جديد من أجهزة التحويل والتوزيع.
هيكل المنتج
يتمثل الهيكل الأساسي للمحطة الفرعية المثبتة مسبقًا في تقسيم الأجزاء الرئيسية الثلاثة للمعدات الكهربائية ذات الجهد العالي ومحولات الطاقة والمعدات الكهربائية ذات الجهد المنخفض إلى غرفة لتشكيل شكل "هدف" أو "منتج". تتم مقارنة خط "العين" بخط "الدبوس" ؛ الأسلاك من النوع "me" أكثر ملاءمة ، لذلك يعتمد معظمهم تخطيط الخط "me" ، وهيكل تخطيط "pin" مدمج نسبيًا ، خاصة عندما تكون مساحة الأرضية في موقع التثبيت محدودة ، من الأفضل اختيار هيكل الخط "الدبوس". صندوق المحطة الفرعية المثبت مسبقًا هو هيكل مغلق بالكامل ، ويمكن أن تتكون مادة الصندوق من صفيحة فولاذية عالية الجودة وصفيحة سبائك الألومنيوم ، وصفيحة فولاذية ملونة مركبة ، وصفيحة فولاذية مقاومة للصدأ ، وألياف أسمنتية معززة بالألياف الزجاجية ، إلخ.
يمكن اختيار المفاتيح الكهربائية ذات الجهد العالي المثبتة مسبقًا وفقًا لاحتياجات المستخدمين لاختيار نوع إنتاج الغاز ، ونوع غاز الضاغط ، ومفتاح تحميل من النوع الفراغي ، ومفتاح تحميل SF6 ، وقواطع دوائر التفريغ ، ومفاتيح تبديل الجهد العالي لديها وظيفة "الوقاية الخمسة" ، والتي يمكن أن تلبي المحطة ، شبكة حلقة ، ووضع امدادات الطاقة المزدوجة. يمكن اختيار محول الطاقة الخاص بالمحطة الفرعية المثبتة مسبقًا بمحول من سبيكة غير ذهبية ، ومحول مغمور بالكامل بالنفط ، ومحول من النوع الجاف. يمكن تجهيزه بحماية من الغاز وحماية التحكم في درجة الحرارة.
يمكن اختيار مفاتيح الجهد المنخفض للمحطات الفرعية المثبتة مسبقًا من أBB و Schneider والمفاتيح المحلية عالية الجودة ، ويمكن لطريقة تعويض المكثف تحقيق التعويض المشترك والتعويض الجزئي. مكملات كاملة ، صفر نصب وغيرها من الوظائف.
خطوط مدخل ومخرج الجهد العالي والمنخفض لمحطات فرعية مثبتة مسبقًا هي كبلات بشكل عام ، ويمكن أيضًا استخدام خطوط مدخل علوية لتلبية الاحتياجات الخاصة للجهد العالي. يتم توفير فتحات التفتيش السفلية في المحطة الفرعية لسهولة تركيب الكابلات. تم تجهيز كل غرفة تركيب مستقلة بأضواء تنطفئ تلقائيًا عند فتح الباب وإغلاقه.
النموذج والمعنى
YBM □ - □ / 0.4 - □
سعة محول (كيلو فولت أمبير)
* * الجهد الجانبي المنخفض (كيلو فولت)
مثل: 12 أو 24 جهد جانبي عالي الجهد (كيلو فولت)
الرقم التسلسلي لتصميم (بالعربية)
اهم محطة فرعية مثبتة مسبقًا بجهد عالٍ/منخفض
المعايير الفنية
تصنيف | مشروع | وحدة | المعلَمة |
عناصر الجهد العالي | التردد المقنن | هرتز | 50/60 |
الجهد المقنن | Kv | 12(24) | |
تردد الطاقة يتسامح مع الفولتية إلى الأرض والمرحلة | Kv | 42(65) | |
تأثير البرق تحمل الجهد إلى الأرض والمرحلة | Kv | 75(125) | |
التصنيف الحالي | أ | 630 | |
مصنفة لتيار الصمود على المدى القصير | كا/2S | 20(16) | |
تصنيف ذروة الصمود الحالية | كا | 50(40) | |
عناصر جهد منخفض | الجهد المقنن | V | 400 |
تم تصنيف الحلقة الرئيسية الحالية | أ | 100 - 4000 | |
مصنفة لتيار الصمود على المدى القصير | كا | 15 - 50 | |
تصنيف ذروة الصمود الحالية | كا | 20 - 105 | |
القدرة المقدرة | KVأ | 50 - 2500 | |
محول | نطاق الصنبور | - | ±2×2.5% أو ±5% |
مجموعات الاتصال | - | د ، yn11أوذ ، ص n0 | |
ضوضاء | ديسيبل | ≤55 | |
مستوى حماية العلبة | - | IP33D |
شروط الاستخدام
※ الارتفاع ≤ 1000 متر
※ درجة الحرارة المحيطة-30 درجة مئوية ~ 40 درجة مئوية
الرطوبة النسبية للهواء لا تتجاوز ٪ (25 درجة مئوية)
※ يجب تثبيت المنتج في مكان لا يوجد فيه حريق ، ولا خطر انفجار ، ولا تلوث خطير ، ولا غازات تآكل كيميائية واهتزاز عنيف
※ إذا تم تجاوز الشروط الفنية ، فسيتعامل المستخدم والشركة المصنعة مع المسألة.
التركيب
يتم توفير المخطط المرجعي الأساسي لمحول الصندوق من قبل الشركة المصنعة وفقًا للمخطط. يمكن للمستخدمين أيضًا تصميم تصميمهم الخاص وفقًا لاحتياجاتهم ، ولكن يجب عليهم التواصل والتفاوض مع الشركة المصنعة.
يتم دفن قطب التأريض على جانب واحد وحول أساس محول الصندوق ، ويمكن أن يتشارك التأريض والحماية من الصواعق في نظام التأريض ، ويجب ألا تقل أسلاك التأريض المؤدية إلى منصة أساس محول الصندوق عن اثنين ، ويجب ضمان مقاومة التأريض R≤ 4.
الفجوة بين قاعدة محول الصندوق والأساس محكمة الغلق بملاط الأسمنت لمنع دخول مياه الأمطار إلى غرفة الكابل.
التشغيل والصيانة
يجب أن يتم تشغيل وصيانة مفتاح الجهد العالي وفقًا لدليل تعليمات التثبيت لمفتاح الجهد العالي. في المعدات الكهربائية ذات الجهد المنخفض ، سيؤدي قاطع الدائرة الهوائية ، بعد عمليات الإغلاق والتقسيم المتعددة ، إلى حدوث التلامس الرئيسي لإنتاج الحروق والمواد الكربونية محليًا ، بحيث تزداد مقاومة التلامس للاتصال ، ويجب الحفاظ على قاطع الدائرة الهوائية بانتظام وفقًا لدليل التعليمات. يجب اختبار الحاجز مرة واحدة في السنة قبل موسم العواصف الرعدية.
يتم معايرة وحدة قياس الطاقة بانتظام وفقًا لمتطلبات قسم تزويد الطاقة. راقب دائمًا تشغيل المحول ، سواء كان نظام التبريد طبيعيًا ، وما إذا كانت مراقبة درجة الحرارة الأوتوماتيكية طبيعية ، وما إذا كانت درجة حرارة الزيت أو درجة حرارة الملف على الطبقة العليا من المحول (في إشارة إلى المحول من النوع الجاف) أمر طبيعي. يجب أن يتم تشغيل وصيانة المعدات بواسطة محترفين كهربائيين مؤهلين.
تعليمات الطلب
يجب على المُطلب تقديم المعلومات التالية المتعلقة بالمنتج إلى الشركة في وقت الطلب
أ. نموذج المنتج
ب. ظروف التشغيل
نوع المحول والسعة
د. مخططات الأسلاك الرئيسية ذات الجهد العالي والجهد المنخفض وأنواع ومعلمات المكونات الكهربائية المختارة
هـ. لون قذيفة والمواد
و. إذا كان لدى المستخدم متطلبات أخرى ، فيمكن إجراؤها في وقت الطلب
