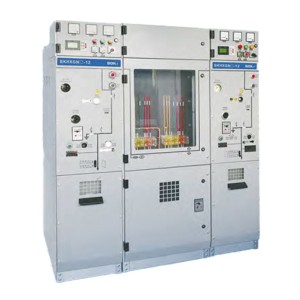

سنقدم الأداء وأساليب التشغيل الآمنة والمعايير التقنية لمفاتيح الجهد المتوسط BKHB-12
استبدال SF6 خزانة شبكة التبديل الدائري.
خزانة قاطع الدائرة الكهربائية
مشروع | وحدة | المعلَمة | ||
الجهد المقنن | KV | 12 | ||
التردد المقنن | هرتز | 50 | ||
تصنيف مستوى العزل | تردد الطاقة 1 دقيقة تحمل الجهد | عكس الأرض والمرحلة | KV | 42 |
كسر العزل | KV | 48 | ||
الجهد الكهربي لتحمل صدمة البرق (الذروة) | عكس الأرض والمرحلة | KV | 75 | |
كسر العزل | KV | 85 | ||
1 دقيقة تردد الطاقة تحمل الجهد للحلقات المساعدة/التحكم (إلى الأرض) | KV | 2 | ||
التصنيف الحالي | أ | 630 | ||
تيار الصمود المقنن لفترة قصيرة (RMS) | مفتاح الأرض/الحلقة الرئيسية | كا | 25/4 ثانية | |
حلقة توصيل أرضية | كا | 21.7/4 ثانية | ||
تصنيف ذروة الصمود الحالية | مفتاح الأرض/الحلقة الرئيسية | كا | 63 | |
حلقة توصيل أرضية | كا | 54.5 | ||
تصنيف تيار انقطاع الدائرة القصيرة والتردد | كا/مرات | 25/30 | ||
تصنيف الدائرة القصيرة إغلاق الحالي (الذروة) | كا | 63 | ||
تصنيف كابل شحن كسر التيار | أ | 25 | ||
تسلسل التشغيل المصنف لقواطع الدائرة | O - 0.3s - CO - 180s - CO | |||
الحياة الميكانيكية | قاطع الدائرة/مفتاح فصل | مرات | 10000/3000 | |
مستوى الحماية | خزانة محكمة الغلق | IP67 | ||
حاوية المفاتيح | IP4X | |||
ضغط الغاز | مستوى التعبئة المقننة بالغاز (20 درجة مئوية ، ضغط المقياس) | Mpa | 0.02 | |
الحد الأدنى لمستوى تعبئة الغاز (21 درجة مئوية ، ضغط المقياس) | Mpa | 0 | ||
أداء الختم | معدل التسرب السنوي | ٪/السنة | ≤0.05 | |
مفاتيح تحميل
مشروع | وحدة | المعلَمة | ||
الجهد المقنن | KV | 12 | ||
التردد المقنن | هرتز | 50 | ||
تصنيف مستوى العزل | تردد الطاقة 1 دقيقة تحمل الجهد | عكس الأرض والمرحلة | KV | 42 |
كسر العزل | KV | 48 | ||
الجهد الكهربي لتحمل صدمة البرق (الذروة) | عكس الأرض والمرحلة | KV | 75 | |
كسر العزل | KV | 85 | ||
1 دقيقة تردد الطاقة تحمل الجهد (إلى الأرض) للمساعدة/حلقات التحكم | KV | 2 | ||
التصنيف الحالي | أ | 630 | ||
تيار الصمود المقنن لفترة قصيرة (RMS) | مفتاح الأرض/الحلقة الرئيسية | كا | 25/4 ثانية | |
حلقة توصيل أرضية | كا | 21.7/4 ثانية | ||
تصنيف ذروة الصمود الحالية | مفتاح الأرض/الحلقة الرئيسية | كا | 63 | |
حلقة توصيل أرضية | كا | 54.5 | ||
تصنيف الدائرة القصيرة إغلاق الحالي (الذروة) | مفتاح تحميل/مفتاح أرضي | كا | 63 | |
تصنيف تيار كسر الحمل النشط | أ | 630 | ||
تصنيف حلقة مغلقة كسر الحالية | أ | 630 | ||
5 ٪ تصنيف كسر الحمل النشط الحالي | أ | 31.5 | ||
تصنيف كابل شحن كسر التيار | أ | 10 | ||
عدد فترات تحميل نشطة مصنفة | مرات | 100 | ||
خطأ أرضي انقطاع التيار | أ/مرات | 31.5/10 | ||
يتم مقاطعة تيار الشحن للخط والكابل في حالة الخطأ الأرضي | أ/مرات | 17.4/10 | ||
الحياة الميكانيكية | قاطع الدائرة/مفتاح فصل | مرات | 10000/3000 | |
مستوى الحماية | خزانة محكمة الغلق | - | IP67 | |
حاوية المفاتيح | - | IP4X | ||
ضغط الغاز | مستوى التعبئة المقننة بالغاز (20 درجة مئوية ، ضغط المقياس) | Mpa | 0.02 | |
الحد الأدنى للمستوى الوظيفي للغاز (20 درجة مئوية ، ضغط مقياس) | Mpa | 0 | ||
أداء الختم | معدل التسرب السنوي | ٪/السنة | ≤0.05 | |
معايير تنفيذ خزانة الغاز لحماية البيئة
GB/T1022 مفاتيح كهربائية عالية الجهد ومعدات تحكم المتطلبات الفنية المشتركة القياسية
GB/T39063640.5KV مفاتيح معدنية مغلقة ومعدات تحكم
GB/T1985 مفتاح فصل التيار المتردد عالي الجهد ومفتاح التأريض
مفتاح تحميل عالي الجهد 5 كيلو فولت تيار متردد
GB/T1984 قاطع دائرة تيار متردد عالي الجهد
GB/T4208 رمز IP لمستوى حماية العلبة
GB/T7354 قياس التفريغ الجزئي
GB/T311.1 العزل والتركيب الجزء 1: التعريفات والمبادئ والقواعد
ظروف الاستخدام العادي لخزانات الغاز
درجة حرارة عالية: 45 درجة مئوية ؛
درجة حرارة منخفضة: -25 درجة مئوية:
درجة حرارة عالية: (متوسط 24 ساعة) 35 درجة مئوية ؛
متوسط الرطوبة النسبية الكبير (24 ساعة): ≤ 9% ؛
ارتفاع: ≤ 1500 متر:
القدرة الزلزالية: 8 درجات:
مستوى الحماية: ختم الجسم الحي IP67 ، لوحة المفاتيح IP4X ؛
يجب ألا يتلوث الهواء المحيط بشكل كبير بالغازات القابلة للاحتراق المسببة للتآكل ، وبخار الماء ، وما إلى ذلك.
عند استخدامها في ظل ظروف بيئية عادية تتجاوز أحكام GB/T3906 ، يجب على المستخدم وشركتنا التفاوض.
هيكل المنتج

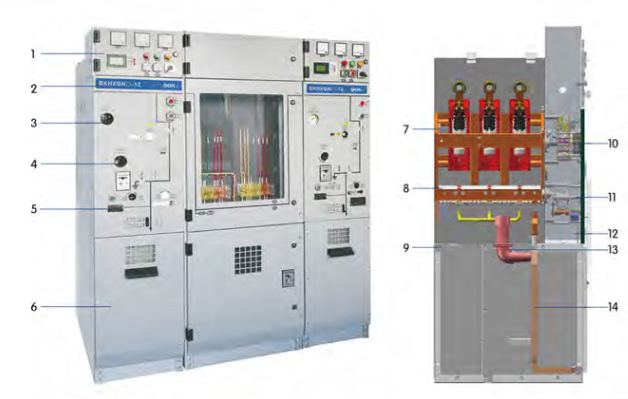

حلقة شبكة مجلس الوزراء وصف الشرح:
1. غرفة أدوات منخفضة الضغط 2. الحاجب 3. غرفة العمليات 4. تبسيط المراقبة
5. عرض مباشر 6. غرفة كابل 7. قاطع دارة فراغية/مفتاح تحميل
8. مفتاح عزل/تأريض ثلاثي المحطات 9. جهاز تخفيف الضغط 10. آلية التبديل
11. آلية ثلاث محطات 12. آلية متشابكة خمسة واقية 13. خط مدخل ومخرج من خلال غلاف الجدار 14. قضبان تأريض
خطة تكوين خزانة الغاز لحماية البيئة 1
الكليتر 650 ، . المعدات الأساسية ، مفتاح الحمل مفتاح فصل station ذو محطتين ◇ عرض حي ◇ بسبار قياسي مقبض تشغيل ◇ ناقل اتصال ◇ | الملحقات الاختيارية ◇ آلية التشغيل الكهربائية ◇ أداة عرض رقمية مزود طاقة تيار مستمر قفل كهرومغناطيسي ◇ أداة مؤشر ◇ ◇ 3 في 2 التعشيق الميكانيكي ◇ مراقبة عبر الإنترنت من مانعات الصواعق ◇ غرفة ضغط منخفض ◇ أداة عرض رقمية مقعد أثار | حماية سلبي يوم 5 مقعد أثار وحدة مقوم بالوتد ◇ غرفة ضغط منخفض التعشيق الميكانيكي ◇ 2 في 1 مانع زيادة ◇ مزود طاقة بالتيار المستمر (12h-24أh) أداة مؤشر ◇ قفل كهرومغناطيسي ◇ |  |
500 قطعة ادوات اساسية مفتاح حمل ◇ مفتاح فصل بثلاث محطات ◇ ◇ عرض حي ◇ بسبار قياسي مقبض تشغيل ◇ ◆ محول الجهد ◇ PT تحميص أنبوب قابس كابل من نوع الكوع (بما في ذلك الكابل) | إكسسوارات اختيارية ◇ آلية الكاميرا الكهربائية ، أداة العرض الرقمي ، التيار المستمر ، التيار الكهربائي قفل كهرومغناطيسي ◇ أداة مؤشر ◇ ◇ 3 في 2 التعشيق الميكانيكي ◇ مراقبة عبر الإنترنت من مانعات الصواعق ◇ غرفة ضغط منخفض ◇ أداة عرض رقمية مقعد أثار | حماية سلبي يوم 5 مقعد أثار كتلة الزيتون ◇ ◇ غرفة ضغط منخفض التعشيق الميكانيكي ◇ 2 في 1 مانع زيادة ◇ ◇ التيار المستمر امدادات الطاقة 112h-24أh) أداة مؤشر ◇ قفل كهرومغناطيسي ◇ |  |
| نقطة PT 500 ادوات اساسية مفتاح فصل بثلاث محطات ◇ ◇ عرض حي ◇ خط حقل قياسي مقبض تشغيل ◇ محول جهد مع توتر ◇ PT تحميص أنبوب قابس كابل من نوع الكوع (بما في ذلك الكابل) | الملحقات الاختيارية ◇ آلية التشغيل الكهربائية ◇ أداة عرض رقمية مزود طاقة تيار مستمر قفل كهرومغناطيسي ◇ أداة مؤشر ◇ 3 في 2 التعشيق الميكانيكي 0 ◇ مراقبة عبر الإنترنت من مانعات الصواعق ◇ غرفة ضغط منخفض ◇ أداة عرض رقمية مقعد أثار | حماية سلبي يوم 5 مقعد أثار وحدة مقوم بالوتد ◇ غرفة ضغط منخفض التعشيق الميكانيكي ◇ 2 في 1 مانع زيادة ◇ ◇ التيار المستمر امدادات الطاقة 112h-24أh) أداة مؤشر ◇ قفل كهرومغناطيسي ◇ |  |
نقطة PT 500 ادوات اساسية ◇ عرض حي ◇ بسبار قياسي محول جهد مع توتر ◇ PT تحميص أنبوب قابس كابل من نوع الكوع (بما في ذلك الكابل) | إكسسوارات اختيارية ◇ آلية الكاميرا الكهربائية ◇ أداة عرض رقمية مزود طاقة تيار مستمر قفل كهرومغناطيسي ◇ أداة مؤشر ◇ ◇ 3 في 2 التعشيق الميكانيكي ◇ مراقبة عبر الإنترنت من مانعات الصواعق ◇ غرفة ضغط منخفض ◇ أداة عرض رقمية مقعد أثار | حماية سلبي يوم 5 مقعد أثار وحدة مقوم بالوتد ◇ غرفة ضغط منخفض التعشيق الميكانيكي ◇ 2 في 1 ◇ اتبع جهاز الرعد ◇ التيار المستمر امدادات الطاقة 112h-24أh) أداة مؤشر ◇ قفل كهرومغناطيسي ◇ |  |
500 نقطة ادوات اساسية الآن محولات الجهد س PT تنصهر أنابيب قابس كابل من نوع الكوع (بما في ذلك الكابل) | الملحقات الاختيارية مانعات ◇ مراقبة عبر الإنترنت من مانعات الصواعق ◇ التيار المستمر امدادات الطاقة 112h-24أh) ◇ غرفة ضغط منخفض أداة مؤشر Q ◇ أداة عرض رقمية قفل كهربائي ◇ مقعد أثار |  |
متر 650 في ادوات اساسية 0 عرض حي ◇ خطوط ميدانية طويلة وقصيرة ناقل نقل ◇ Q محول الجهد أنبوب تحميص قدم صندوق قياس يوم 0 محول الجهد (إمدادات الكهرباء) ملاحظة: إذا كانت الجهة الأمامية مزودة بمفتاح فصل رسمي ، يجب تغيير حجم الخزانة إلى 1000 ، وتبقى الأبعاد الأخرى دون تغيير. | إكسسوارات اختيارية غرفة الضغط المنخفض أداة مؤشر ◇ ◇ أداة عرض رقمية قفل كهرومغناطيسي ◇ مقعد أثار تحكم في درجة الحرارة ودرجة الحرارة ◇ |  |
نظام تكوين خزانة الغاز لحماية البيئة 2
ج 420 في ادوات اساسية مفتاح فصل بثلاث محطات ◇ 0 عرض حي ◇ خط حقل قياسي مقبض تشغيل ◇ مفتاح تحميل ، | إكسسوارات اختيارية ◇ آلية التشغيل الكهربائية مانع زيادة ◇ ◇ تأمين شامل ◇ أداة عرض رقمية مزود طاقة تيار مستمر قفل مغناطيسي ◇ محول بدون تسلسل مؤشر خطأ ◇ (مع قياس درجة الحرارة) أداة مؤشر ◇ Q 3 في 2 التعشيق الميكانيكي مرفق كابل ◇ | ◇ مراقبة عبر الإنترنت من مانعات الصواعق حماية سلبي يوم 5 مقعد أثار وحدة مقوم بالوتد محول تيار من النوع الأساسي ◇ مؤشر خطأ ◇ غرفة ضغط منخفض Q التعشيق الميكانيكي ◇ 2 في 1 جهاز قفل تأريض خط وارد |  |
V 420 على ادوات اساسية مفتاح فصل بثلاث محطات ◇ ◇ عرض حي ◇ بسبار قياسي مقبض تشغيل ◇ قاطع دارة ◇ محول تيار مع ◇ | إكسسوارات اختيارية ◇ آلية التشغيل الكهربائية مانع زيادة ◇ ◇ تأمين شامل ◇ أداة عرض رقمية انجراف بالتيار المستمر قفل كهرومغناطيسي ◇ 0 محول صفر تسلسل مؤشر خطأ ◇ (مع قياس درجة الحرارة) أداة مؤشر ◇ Q 3 في 2 التعشيق الميكانيكي مرفق كابل ◇ | ◇ مراقبة عبر الإنترنت من مانعات الصواعق حماية سلبي يوم 5 مقعد أثار قضيب مقوم بالـ محول تيار من النوع الأساسي ◇ مؤشر خطأ ◇ ◇ غرفة ضغط منخفض التعشيق الميكانيكي ◇ 2 في 1 جهاز قفل تأريض خط وارد |  |
V 650 على ادوات اساسية مفتاح فصل station ذو محطتين ◇ عرض حي ◇ بسبار قياسي مقبض تشغيل ◇ قاطع دارة ◇ محول تيار مع ◇ ناقل اتصال ◇ | إكسسوارات اختيارية ◇ آلية التشغيل الكهربائية ◇ تأمين شامل ◇ غرفة ضغط منخفض 0 مؤشر أداة ◇ أداة عرض رقمية مقعد أثار حماية سلبي يوم 5 وحدة مقوم بالوتد قفل كهربائي ◇ | التعشيق الميكانيكي ◇ 2 في 1 ◇ 3 في 2 التعشيق الميكانيكي مزود طاقة تيار مستمر |  |
خطة تكوين خزانة الغاز لحماية البيئة 3
ديسيلتر 420 ، ادوات اساسية ◇ عرض حي ◇ بسبار قياسي | الملحقات الاختيارية مرفق كابل ◇ مانع زيادة ◇ ◇ مراقبة عبر الإنترنت من مانعات الصواعق قفل كهربائي ◇ مقعد أثار مؤشر خطأ ◇ مؤشر خطأ ◇ (مع قياس درجة الحرارة) |  |
ديسيلتر 420 ، ادوات اساسية ◇ عرض حي ◇ بسبار قياسي مقبض تشغيل ◇ مفتاح فصل station ذو محطتين | إكسسوارات اختيارية ◇ غرفة ضغط منخفض وصلة قيقب اثنين في واحد ◇ 3 في 2 التعشيق الميكانيكي قفل كهرومغناطيسي ◇ مقعد أثار |  |
