YBM (P) 35F / 0.69kV العاكس المحول / محطة فرعية مدمجة

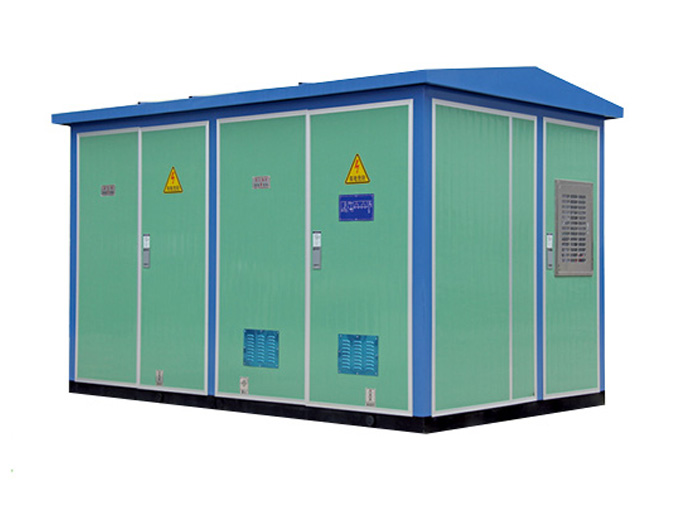

YBM(P) منتجات سلسلة المحطات الفرعية المثبتة مسبقًا 35F/0.69kV تم تصميمها وتطويرها خصيصًا من قبل شركتنا لتوليد طاقة الرياح ، والجهد الكهربي لعنفة الرياح هو 0.69kV ، معزّز إلى 35kV بواسطة محول 0.69/35kV ، ويتم نقله إلى محطة التعزيز 35/110kV بواسطة خط الكابل 35kV بعد تشكيل وحدة مشتركة من خلال دوائر متعددة على جانب المخرج 35kv. المحطة الفرعية المثبتة مسبقًا هي منتج محطة فرعية كامل يجمع بين محولات الخطوات ، والمفاتيح الكهربائية ذات الجهد العالي ، والمفاتيح الكهربائية ذات الجهد المنخفض ومحولات الطاقة وغيرها من المعدات المساعدة ، ويجمع بشكل معقول مع الصندوق. يتماشى أداؤها تمامًا مع GB/T17467 "محطة فرعية مثبتة مسبقًا عالية/منخفضة الجهد" ، وهي نوع جديد من المحطات الفرعية المثبتة مسبقًا تم تطويرها لمتطلبات الاستخدام الخاص لتوليد طاقة الرياح ، مع مزايا مجموعة كاملة قوية ، سهلة التركيب ، فترة بناء قصيرة ، تكلفة تشغيل منخفضة ، قوة هيكلية عالية ، أداء قوي ضد التآكل ، وما إلى ذلك ، وهو مناسب تمامًا للشواطئ والمراعي والصحارى وبيئات التشغيل الأخرى ذات الظروف الطبيعية القاسية ، ويلبي الأداء تمامًا متطلبات استخدام مزرعة الرياح.

1. النموذج والمعنى

YB M(P) - 35 (F) / 0.69-□

سعة محول (كيلو فولت أمبير)

* * الجهد الجانبي المنخفض (كيلو فولت)

اهم-مخصص لمزارع الرياح

* * الجهد الجانبي العالي الجهد (كيلو فولت)

-من: هيكل موزي ، هيكل بينزيج P

اهم محطة فرعية مثبتة مسبقًا بجهد عالٍ/منخفض

2. ظروف بيئية للاستخدام العادي

2.1 شروط الاستخدام العادية

2.1.1 درجة حرارة التشغيل المحيطة: لا تتجاوز درجة حرارة الهواء المحيط 45 درجة مئوية ، ولا يتجاوز المتوسط المقاس خلال 24 ساعة 35 درجة مئوية ، والحد الأدنى لدرجة حرارة الهواء المحيط هو-30 درجة مئوية ؛

2.1.2 الرطوبة المحيطة: لا يتجاوز متوسط الرطوبة النسبية اليومية 9% ؛ ولا يتجاوز المتوسط اليومي لضغط بخار الماء 2.2 كيلو باسكال ، ولا يتجاوز المتوسط اليومي للرطوبة النسبية نسبة % ؛ ولا يتجاوز متوسط ضغط بخار الماء الشهري 1.8 كيلو باسكال

ارتفاع 2.1.3: ≤ 1000 متر

2.1.4 المقاومة الزلزالية: التسارع الأفقي للزلازل: أقل من 0.4 م/متر مربع

التسارع الرأسي للزلازل: أقل من 0.2 °

عامل الأمان: 1.67

2.1.5 لا يوجد اهتزاز عنيف في موقع التركيب ، ولا يزيد الميل عن 3 درجات ؛

2.1.6 سرعة الرياح ليست أكبر من 35 2.1

2.2 شروط الاستخدام الخاصة

إذا كانت شروط الاستخدام العادية لا تفي بالمتطلبات ، فيمكن التفاوض عليها مع الشركة المصنعة.

3. المعلمات التقنية الرئيسية

3.1 معلمات مصنفة لمتغير الصندوق

3.1.1 الجهد

الجهد المقنن على جانب الجهد العالي: 35kV

الجهد المقنن على جانب الجهد المنخفض: 0.69kV

3.1.2 تصنيف التردد: 50 هرتز

3.1.3 تصنيف مستوى العزل

يفي مستوى العزل المصنف للوحة المفاتيح الكهربائية بأحكام ، "الشروط الفنية لطلب المفاتيح الكهربائية الداخلية ذات الجهد العالي المتردد".

الجانب الجهد العالي: بين الأرض وفصل عزل المرحلة

تردد الطاقة تحمل الجهد: 95kV 110kV

ذروة الجهد الكهربائي للصدمات: 185kV 215kV

جانب الضغط المنخفض:

تردد الطاقة تحمل الجهد: 2500V

3.1.4 عدد المراحل: ثلاث مراحل

3.1.5 مستوى حماية مجلس الوزراء: IP44D

3.2 المعلمات التقنية الرئيسية للمحولات

3.2.1 المعايير الفنية

يتوافق المحول مع GB1094.1 ~ 1094.5 "محول طاقة" و GB6451.1 "المعلمات والمتطلبات الفنية لمحول طاقة مغمور بالزيت ثلاثي الطور"

3.2.2 المعايير الفنية

4. هيكل المنتج وخصائصه

4-1-1 تُبنى مزارع الرياح عموما في شقق المد والجزر والبحار الضحلة والمراعي والصحارى وأماكن أخرى ذات ظروف طبيعية متفرقة ، وتُستخدم عمليات مختلفة مضادة للتآكل وفقا لبيئات استخدام مختلفة لضمان عمر خدمة المحطات الفرعية المثبتة مسبقا.

4.1.2 التصميم العام لمحول الصندوق هو نوع "المنتج" ، ومميزاته هي كما يلي: هيكل مدمج ، معقول ، صغير في المظهر والحجم ؛ الاتصال بين المكونات الرئيسية مريح ، وكمية صف النحاس تقلص إلى حد كبير ؛ مساحة الأسلاك ومساحة الصيانة لكابلات المدخل والمخرج كبيرة ، وهو مناسب للتجميع والصيانة. هيكل الصندوق: جميع الأجزاء الهيكلية المعدنية هي رمل ، مجلفن بالغمس الساخن ، ومطلية ، والتي يمكن أن تضمن استخدام المعدات في بيئة رش الملح الرطب والثقيل مع مقاومة قوية للصدأ ، جميع ألواح الأبواب وألواح الحائط ، لا توجد طبقة داخلية ، ويتم ملء الوسط بمواد العزل المركبة من البولي يوريثان والسيليكات ، والتي تتمتع بأداء عزل حراري ممتاز لضمان تشغيل المعدات بأمان وسرعة في بيئة باردة.

4.1.3 يعتمد المحول بشكل أساسي محول طاقة منخفض الفقد ثلاثي الطور مغمور بالزيت بدون تحميل S11 ، ويمكن تكوين أنواع أخرى من محولات الطاقة وفقًا للمتطلبات. اعتمد محول الطاقة من النوع S11 سلسلة من الإصلاحات في المواد والعملية والهيكل ، بحيث وصل الأداء الكهربائي للمنتج إلى المستوى المتقدم للمنتجات المماثلة في التسعينات الدولية ، وفقدان عدم التحميل وفقدان الحمل أقل من متطلبات المعايير الوطنية ، مع خصائص الكفاءة العالية والخسارة المنخفضة ، والتي يمكن أن توفر الكثير من استهلاك الطاقة وتكاليف التشغيل ، والفوائد الاجتماعية كبيرة. يعتمد قلب الحديد على طريقة تكديس مفصل السليكون الكامل عالي الجودة والموجه للحبوب والمدرفلة على البارد ، ويستخدم حقن الزيت الفراغي.

4.1.4 يمكن استخدام قواطع الدائرة الذكية أو سلسلة أخرى من قواطع الدوائر الكهربائية منخفضة الجهد لتوزيع الطاقة وحماية الخطوط والمعدات من الحمل الزائد ، وانخفاض الجهد ، والدوائر القصيرة ، والتأريض أحادي الطور وغيرها من الأعطال. في الوقت نفسه ، يتم إعداد محول صيانة صغير على الجانب المنخفض الجهد للمستخدمين لتوفير الطاقة في موقع الصيانة. الحزم الكهربائية لإطار الخزانة ذات الجهد المنخفض مجلفنة بالغمس الساخن ومضادة للتآكل.

5. الصيانة والتفتيش والاحتياطات

صيانة 5.1

5-1-1 مسائل التفتيش العادية

أ. التحقق مما إذا كانت كل إشارة ومؤشر طبيعية ؛

5.1.2 مسائل الفحص والصيانة السنوية

أ. تحقق مما إذا كانت نقاط اتصال الدوائر الأولية والثانوية فضفاضة أو محموما ؛

ب. استخدام مقياس megaohm للتحقق من العزل بين المراحل والأرض لمراقبة ما إذا كان هناك تلف أو شيخوخة ؛

ج. إذا كان المحول مغمورًا بالزيت ، فيجب إجراء تحليل وفحص عينات الزيت مرة واحدة على الأقل سنويًا وفقًا للوائح.

الغبار التجريف والأجسام الغريبة.

إعداد سجلات التفتيش المختلفة.

5.1.3 الصيانة والاحتياطات

عندما يتم العثور على ظاهرة غير طبيعية أو جزء معين غير طبيعي ، يجب إيقافه للصيانة أو الاستبدال ، ويجب فصل مصدر الطاقة العلوي ويجب تعليق سلك تأريض موثوق به أثناء الفحص.

6. تعليمات الطلب

عند الطلب ، يجب على المستخدم تحديد ذلك:

6.1 نموذج وكمية المحطات الفرعية المثبتة مسبقًا ؛

6.2 نموذج محول والقدرة ؛

6.3 توفير النظام الأساسي الكهربائي والمخطط التخطيطي الثانوي
