سوف نقدم الأداء ، وأساليب التشغيل الآمنة ، والمعايير التقنية لمفاتيح الجهد المنخفض GGD

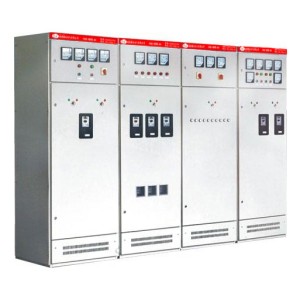

يمكن استخدام خزانة توزيع التيار المتردد ذات الجهد المنخفض GGD على نطاق واسع في محطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدينية ومستعملي الطاقة الآخرين كأنظمة توزيع الطاقة مع تيار متردد 50 هرتز ، جهد العمل المقنن 380 فولت ، تيار العمل المقنن حتى 3150أ ، لتحويل الطاقة وتوزيعها والتحكم فيها ، والإضاءة ، معدات التوزيع والتوزيع.
إن خزانة التوزيع ذات الجهد المنخفض GGD أج هي نوع جديد من خزانات التوزيع ذات الجهد المنخفض المصممة وفقًا لمتطلبات الرؤساء في وزارة الطاقة ، وغالبية مستخدمي الطاقة وإدارات التصميم ، بما يتماشى مع مبادئ السلامة والاقتصاد والعقلانية والموثوقية. تتضمن طريقة المدخل الجانبين العلوي والسفلي ، يسار ، وسط ، يمين وخلف الخزانة لتلبية الاحتياجات الفعلية لمختلف المشاريع للخطوط الواردة المختلفة. في الوقت نفسه ، يتم ترك وضع ثابت في الخزانة لتثبيت صناديق الحماية الكهروميكانيكية الأوتوماتيكية لمحطات الطاقة والمستخدمين الخاصين. يتميز المنتج بخصائص قدرة تجزئة عالية ، واستقرار ديناميكي وحرارة جيد ، ومخطط كهربائي مرن ، ومجموعة مريحة ، ومتسلسل قوي وعملي ، وهيكل جديد ومستوى حماية عالٍ ، ويمكن استخدامه كمنتج ترقية لمجموعات كاملة من المفاتيح الكهربائية ذات الجهد المنخفض.
خزانة توزيع الجهد المنخفض GGD أج تتوافق مع IEج439 "مفاتيح كهربائية ومعدات تحكم منخفضة الجهد" ، Gب7251 "مفاتيح كهربائية منخفضة الجهد" وغيرها من المعايير.
نموذج المنتج ومعنى
GGD□-□□
G: خزانة توزيع تيار متردد منخفضة الجهد
G: تركيب ثابت وأسلاك ثابتة للمكونات الكهربائية
د: خزانة الطاقة
□ (لقمة رقم تسلسلي للتصميم): 1-قدرة الكسر 15kأ ؛ 2-قدرة كسر 30kأ ؛ 3-قدرة كسر 50kأ (الرقم الفعلي يتوافق مع أرقام محددة)
□ (رمز مخطط الدائرة الرئيسية): رمز مخطط الدائرة الرئيسية (يجب دمجه مع الرقم/الحرف الفعلي)
□ (رمز مخطط الدائرة المساعدة): رمز مخطط الدائرة المساعدة (الرقم الفعلي/الحرف المطلوب)
الميزات الهيكلية:
تتبنى خزانة خزانة خزانة GGD شكل خزانة عامة ، ويتم لحام الإطار جزئيًا وتجميعه بالفولاذ المشكل على البارد 8MF ، ويتم توفير أجزاء الإطار وأجزاء الدعم الخاصة بواسطة مصنع إنتاج قسم الصلب المعين لضمان دقة وجودة الخزانة. إن تصميم خزانة GGD يأخذ في الاعتبار تمامًا مشكلة تبديد الحرارة أثناء تشغيل الخزانة. عندما تسخن المكونات الكهربائية في الخزانة ، ترتفع الحرارة ويتم تفريغها من خلال فتحة الأخدود العلوي ، ويعيد الهواء البارد ملء الخزانة باستمرار من فتحة الأخدود السفلي إلى الخزانة ، بحيث تشكل الخزانة المغلقة قناة تهوية طبيعية من الأسفل لأعلى لتحقيق الغرض من تبديد الحرارة.
خزانة من نوع ggd وفقًا لمتطلبات تصميم نمذجة المنتجات الصناعية الحديثة ، باستخدام طريقة النسبة الذهبية لتصميم شكل الخزانة وحجم التقسيم لكل جزء ، بحيث تكون الخزانة بأكملها جميلة وسخية ، ولها مظهر جديد
يتم توصيل المفصل المتحرك لعمود باب الخزانة بالإطار ، وهو سهل التركيب والتفكيك. حافة الطي للباب مدمجة مع شريط مطاطي والبلاستيك على شكل جبل ، والإدراج بين الباب والإطار له ضربة ضغط معينة عند الإغلاق ، والتي يمكن أن تمنع الباب من الاصطدام مباشرة مع الخزانة وتحسين مستوى حماية الباب
يتم توصيل باب الجهاز المجهز بمكونات كهربائية بإطار مع خيوط متعددة من الأسلاك النحاسية الناعمة. ترتبط أجزاء التثبيت في الخزانة بمسامير مخرشة بين الإطار ، وتشكل الخزانة بأكملها دائرة حماية كاملة للأساس
معطف علوي للخزانة يمكن صنعة من طلاء الخبز على شكل برتقالي من البوليستر ، والذي يتميز بالالتصاق القوي والملمس الجيد. خزانة كاملة في لهجة غير لامعة ، مما يتجنب تأثير الوهج ويخلق بيئة بصرية أكثر راحة للعاملين في الخدمة
و يمكن إزالة الغطاء العلوي للخزانة عند الحاجة ، وهو مناسب لتجميع وتعديل القضيب الرئيسي في الموقع ، كما أن الزوايا الأربع لسقف الخزانة مجهزة بحلقات رفع لرفع وشحن
مستوى الحماية للخزانة هو IP30 ، والذي يمكن اختياره بين IP20 ~ IP40 وفقًا لمتطلبات موقع تثبيت المستخدم
الأداء الكهربائي
1. المعلمات الكهربائية الأساسية
نموذج | الجهد المقنن & أpos; 5 & apos; | التصنيف الحالي(أ) | تصنيف دائرة قصيرة كسر الحالي (كا) | 1S مصنفة لمقاومة كهربائية قصيرة الأجل تيار (كا) | تصنيف ذروة الصمود الحالية (كا) | |
GGD1 | 380 | أ | 1000 | 15 | 15 | 30 |
ب | 600(630) | |||||
ج | 400 | |||||
GGD2 | 380 | أ | 1500(1600 ) | 30 | 30 | 63 |
ب | 1000 | |||||
ج | ||||||
GGD3 | 380 | أ | 3150 | 50 | 50 | 105 |
ب | 2500 | |||||
ج | 2000 | |||||
2. مخطط الدائرة الرئيسية
تم تصميم الدائرة الرئيسية لخزانة GGD مع 129 مخططا وإجمالي 288 مواصفات (باستثناء المخططات والمقاييس المستمدة من التغييرات الوظيفية للدوائر المساعدة والتغيرات في جهد التحكم).
من بينها: نوع GGD1 ، 49 مخطط ، 123 مواصفات
نوع GGD2 ، 53 مخطط ، 107 مواصفات ، نوع GGD3 ، 27 مخطط ، 68 مواصفات
تم اختيار مخطط الدائرة الرئيسية من خلال التماس آراء غالبية أقسام التصميم والاستخدام ، وزيادة احتياجات محطات الطاقة ، وزيادة التيار المقنن إلى 3150أ ، وهو مناسب لمحولات التوزيع من 2000KVأ وأدناه.
بالإضافة إلى ذلك ، تم تصميم خزانات تعويض مكثف GGJ1 و GGJ2 لتلبية احتياجات تعويض الطاقة التفاعلي ، مع 4 مخططات دوائر رئيسية وما مجموعه 12 مواصفات.
3. مخطط الدائرة المساعدة
ينقسم تصميم الدائرة المساعدة إلى جزأين: مخطط تزويد الطاقة ومخطط محطة الطاقة. هناك مساحة كافية في خزانة GGD لتثبيت المكونات الثانوية ، كما طورت NLS محول تيار LMZ3D مخصص لتلبية احتياجات محطات الطاقة والمستخدمين الخاصين عند تثبيت حماية التتابع.
4. بسبار الرئيسي
عندما يكون التيار المقنن 1500أ وأقل ، يتم استخدام ناقل بار نحاسي واحد. عندما يكون التيار المقنن أكبر من 1500أ ، يتم استخدام قضبان قضبان قضبان نحاسية مزدوجة. يتم التعامل مع أسطح اللفة من busbars مع عملية المينا القصدير.
5. اختيار المكونات الكهربائية
أ. خزانات GGD تستخدم بشكل أساسي مكونات كهربائية أكثر تقدمًا يمكن إنتاجها بكميات كبيرة في الصين. مثل لي ، DZ20 ، DW15 ، جW1 ، جM1 ، الخ.
ب. مفاتيح السكين الدوارة HD13بX و HS13بX هي مكونات خاصة مصممة بواسطة NLS لتلبية احتياجات الهيكل الفريد لخزانات GGD ، التي تغير وضع تشغيل الآلية ، وتحتفظ بمزايا المنتجات القديمة ، وهي مكون كهربائي لنموذج عملي.
ج. إذا قام قسم التصميم باختيار مكونات كهربائية جديدة بأداء أفضل وتقنية أكثر تقدمًا وفقًا لاحتياجات المستخدمين ، نظرًا لأن خزانة GGD تتمتع بمرونة تثبيت جيدة ، فلن تتسبب عمومًا في صعوبات في التصنيع والتركيب بسبب تحديث المكونات الكهربائية.
د. من أجل زيادة تحسين الثبات الديناميكي للدائرة الرئيسية ، يعتمد دعم الحافلات لخزانة GGD على مشبك ناقل مشترك خاص من نوع ZMJ ودعم العزل. تم تشكيل مشبك بسبار حراريًا من مواد اصطناعية عالية القوة ومثبطة للهب عالية ، مع قوة عزل عالية ، وأداء جيد للإطفاء الذاتي ، وهيكل فريد ، والذي يمكن دمجه بسهولة في مشبك بسبار واحد أو مشبك بسبار مزدوج بمجرد ضبط الكتلة من نوع الكتلة. دعم العزل عبارة عن هيكل مصبوب بأكمام ، ذو تكلفة منخفضة وقوة عالية ، ويزيد من مسافة الزحف ، ولديه أمان أفضل.
شروط الاستخدام
1. درجة الحرارة المحيطة-5 ~ 40 درجة مئوية. متوسط درجة الحرارة في 24 ساعة لا يزيد عن 35 درجة مئوية.
2. التثبيت والاستخدام الداخلي ، يجب ألا يتجاوز ارتفاع موقع الاستخدام 2000 متر.
3. يجب ألا تتجاوز الرطوبة النسبية للهواء المحيط 50 ٪ عند درجة الحرارة القصوى 40 درجة مئوية ، ويسمح بالرطوبة النسبية الكبيرة عند درجة الحرارة المنخفضة ، مثل 90 ٪ عند 20 درجة مئوية ، ويجب أن يؤخذ تأثير التكثيف في الاعتبار بسبب تغير درجة الحرارة.
4. لا يتجاوز ميل الجهاز والسطح العمودي 5 عند التثبيت. ، ومجموعة الخزانات بأكملها مسطحة نسبيًا (وفقًا للمعايير).
5. يجب تثبيت الجهاز في مكان لا يوجد فيه اهتزاز وصدمة عنيفة ، ولا يوجد غبار موصل وغاز يدمر العزل ، ولا يكفي لتآكل المكونات الكهربائية.
6. عندما يكون لدى المستخدم متطلبات خاصة ، يمكن التفاوض مع الشركة المصنعة لحلها.
التركيب والاستخدام
بعد وصول المنتج إلى موقع الاستلام ، أولاً وقبل كل شيء ، يجب فحص العبوة لمعرفة ما إذا كانت سليمة ، ويجب إخطار الأقسام ذات الصلة في الوقت المناسب للعثور على السبب.
1. تركيب المنتج
يجب أن يتم تثبيت المنتج وفقًا لمخطط التثبيت ، ويتم إعداد قناة الأساس والبراغي من قبل المستخدم ، ويجب إصلاح سطح اللفة وتسوية أثناء تركيب القضيب الرئيسي ، ومعالجته بشكل نظيف ، ومطلية بجيلي نفطي محايد أو تدابير أخرى ، ثم تثبيتها مع البراغي.
2. بعد تثبيت المنتج ، يجب فحص العناصر التالية واختبارها قبل تشغيلها. أ. تحقق مما إذا كان الطلاء العلوي للخزانة قد سقط ، وما إذا كانت الخزانة جافة ونظيفة.
ب. ما إذا كانت آلية تشغيل المكونات الكهربائية مرنة ، يجب ألا يكون هناك تشويش أو قوة تشغيل زائدة.
ج. ما إذا كان تشغيل/إيقاف الجهاز الكهربائي الرئيسي موثوقًا ودقيقًا ، وما إذا كان تشغيل/إيقاف الاتصال الإضافي موثوقًا ودقيقًا. د. ما إذا كانت نسبة واستقطاب مؤشر الصك والمحول صحيحة.
ه. ما إذا كان اتصال الحافلة جيدًا ، وما إذا كان يدعم العزل ، فإن أجزاء التثبيت والملحقات مثبتة بشكل ثابت وموثوق.
و. ما إذا كانت جهة الاتصال المساعدة تفي بالمتطلبات ، وما إذا كانت المواصفات الأساسية للفتيل صحيحة ، وما إذا كانت قيمة الإعداد للمرحل تفي بمتطلبات التصميم ، وما إذا كان الإجراء دقيقًا.
ز. ما إذا كانت جهات اتصال الدائرة تفي بمتطلبات المخطط الكهربائي. ح. ما إذا كان نظام دائرة الحماية يفي بالمتطلبات.
I. يجب ألا تقل قيمة مقاومة العزل المقاسة بمقياس ميغا أوم 500 فولت عن 1 ميغا أوم.
3. احتياطات الاستخدام
أ. هذا المنتج عبارة عن خزانة توزيع ذات جهد منخفض غير مثبتة على الحائط ، وعملية أحادية الجانب (أمامية) ، وصيانة باب على الوجهين. يجب إدخال أو فتح ممر الصيانة وباب الخزانة للمنتج بواسطة محترفين مؤهلين للتشغيل والتفتيش والصيانة.
ب. بعد إغلاق قاطع الدائرة الهوائية وتقسيمه عدة مرات ، سيتسبب في حروق محلية للاتصال الرئيسي وإنتاج مواد كربونية ، بحيث تزداد مقاومة التلامس ، ويجب الحفاظ على قاطع الدائرة الهوائية بانتظام وإصلاقه وفقًا لدليل التعليمات.
