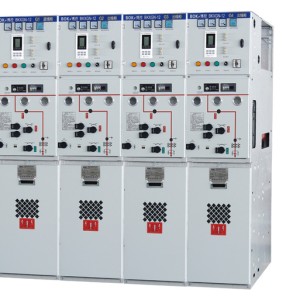

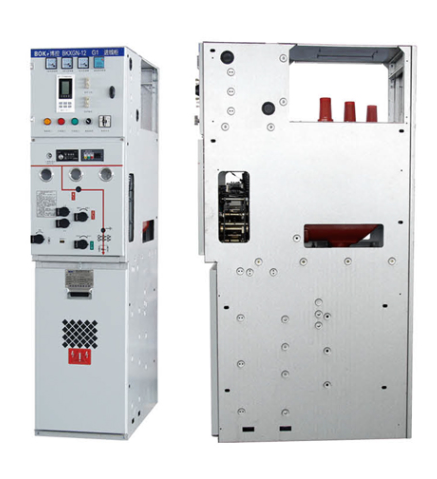

BKXGN-12-SIS3 متوسطة الجهد المفاتيح

مجموعة مفاتيح كهربائية متوسطة الجهد معزولة بالكامل معزولة صلبة ؛ تشمل المجموعة الكاملة من الحلول حماية خط قاطع الدائرة ، وحماية المحول ، والتحكم في الحمل ، والأجهزة الكهربائية المركبة بين الصمامات ، وإمدادات الطاقة PT ، ورفع اتصال الحافلة ، والمحولات المستعملة ، وما إلى ذلك ، وتوفير سلسلة من الحلول لمستخدمي ترقية شبكة الطاقة وتوزيعها ، وتكوين تركيبات محطة قاعدة طرفية ذكية لتلبية احتياجات الشبكات الذكية. يمكن استخدام المنتج كمعدات توزيع طاقة للشبكة الحلقية لنظام الطاقة ، ويمكن استخدامه أيضًا كمعدات توزيع طاقة للبناء الحضري للمنشآت الصناعية والتعدينية ، وله خصائص متعددة الاستخدامات.

المفاتيح الكهربائية المغلقة بالكامل المعزولة الصلبة. إنه استخدام مادة العزل الصلبة كوسيط أخضر رئيسي ، قاطع الفراغ والتوصيل الموصل ، مفتاح العزل ، المفتاح الأرضي ، الحافلة الرئيسية ، الحافلة الفرعية والدوائر الكهربائية الرائدة الأخرى مفردة أو مدمجة ، ثم يتم لفه بوسيط عازل صلب في وحدة واحدة أو عدة وحدات مع عزل كامل وأداء إغلاق كامل مع وظائف معينة ، والتي يمكن دمجها أو توسيعها مرة أخرى. سطح الوحدة التي يمكن لمسها من قبل شخص مطلي بدرع موصل أو شبه موصل وعلى الأرض مباشرة وموثوق بها ، وخزانة الشبكة الحلقية قابلة للمس ، وحدة الحلقة الرئيسية التي يمكن لمسها من قبل شخص واحد مجهزة بشبكة تأريض ومغطاة بدرع موصل وترتكز مباشرة وموثوق بها ، والتي لا تسبب مخاطر عند إجراء صيانة غير فعالة ، بحيث يمكن للمستخدم أن يكون آمنًا أثناء التشغيل والصيانة.

مفتاح فصل بثلاث محطات-لا يوجد كسر خاطئ ، تصميم مفتاح قطع الاتصال يتماشى مع معيار ، ويعتمد هيكل عملية خاص.

تصميم القطب لقاطع الدائرة-واحد يعتمد تقنية التدريع ذات الطبقة المزدوجة.

إن إرساء قواطع الدوائر الكهربائية ومفاتيح الانفصال وقضبان الباصات كلها تعتمد على تقنية المراقبة عبر الإنترنت ، ومواد الإغلاق العازلة الجديدة-عملية السبائك لمواد العزل الجديدة ، جزيئات مطاط راتنجات الإيبوكسي ، الجسيمات الكروية من السيليكون ، يتم إضافة المايكروبودر إلى شبكة التدريع.

يمكن ملء الصندوق المعزول المغلق لمفتاح فصل الثلاث محطات بالهواء الجاف والضغط عليه بمقدار 0.04MPa لمنع تسرب الرطوبة الداخلية من التكثيف ، وهو مجهز بمقياس ضغط لمراقبة الضغط الداخلي عبر الإنترنت لمنع التسرب والتسبب في التكثيف الداخلي الناتج عن تسرب غاز الرطوبة.

نظام الضغط المتوسط محمى من البيئات القاسية (التلوث ، الغازات المسببة للتآكل ، التكثيف ، الرطوبة ، الغبار ، إلخ). انخفاض كبير في القدرة على الانحناء ، أطول خدمة الحياة المتوقعة ، وموثوق بها تكنولوجيا العزل الصلبة في مجموعة متنوعة من الحالات-لا عزل الغاز SF6 ، لا غازات الدفيئة ، وحماية البيئة.

تصميم وحدات-قاطع دائرة ، مفتاح فصل بثلاث محطات مع جهاز تأريض ، حجم صغير ، هيكل مدمج ، سهل التشغيل والصيانة.

سلسلة شاملة من الحلول مجموعة من المخططات قابلة للتغيير ، مع هيكلين للعزل العلوي والسفلي لحل مختلف حلول المستخدم.

التوسع والتحويل-يمكن تنفيذه في العديد من التغييرات في المجال للجمع بين التوسع ، وتصميم عرض 375 هو بديل مباشر لبعض منتجات SF6.

BK X G N □ - 12 / □  - □

من حيث التقييم (كا) تيار كسر الدائرة القصيرة (كا)

من حيث التقييم (أ)

بجهد مقدر (KV)

1-الرقم التسلسلي

في الأماكن الداخلية

اسيوط من من من من من ؟ من أجل

THE درع معدني

مثل كود المؤسسة

شروط الاستخدام

درجة الحرارة المحيطة: -45 درجة مئوية ~ 45 درجة مئوية

الرطوبة: متوسط الرطوبة النسبية الكبير ، المتوسط اليومي S95 ٪ ، المتوسط الشهري ≤ 90 ٪

ارتفاع: 4000 متر

المقاومة الزلزالية: 8 درجات

درجة الحماية: ختم الجسم الحي IP67 ، برميل الصمامات IP67 ، السكن المفاتيح IP3X

• درجة حرارة محيطة عالية: 40 درجة مئوية ؛

• درجة حرارة محيطية منخفضة: -45 درجة مئوية ؛

أعلى الارتفاع: 4000 متر ؛

• متوسط درجة الحرارة اليومية: 35 درجة مئوية ؛

مُتوسط الرطوبة اليومية: 95 ٪ ؛

-معدل الرطوبة في القمر الكبير: 90 ٪:

◆ شدة الزلازل الرئيسية: حجم 8 ؛

يجب تثبيت المفاتيح الكهربائية في مكان لا يوجد فيه حريق ولا خطر انفجار ولا اهتزاز عنيف.

معايير الاستخدام:

معايير دولية

مفتاح كهربائي عالي الجهد ومعدات تحكم ، الجزء الأول: مواصفات عامة

《 1 ~ 52kV مفاتيح معدنية مغلقة ومعدات تحكم 《

معايير وطنية:

《 3.6 ~ 40.5kV مفاتيح معدنية مغلقة ومعدات تحكم 《

GB/"الشروط الفنية الشائعة لمعايير المفاتيح الكهربائية ومعدات التحكم عالية الجهد"

"قواطع دوائر التيار المتردد عالية الجهد"

مفتاح فصل التيار المتردد عالي الجهد ومفتاح التأريض

《 3.6Kv ~ 40.5kV مفتاح تحميل تيار متردد عالي الجهد 《

مفاتيح معدنية مغلقة DL/من 3.6 《 ~ 40.5kV معدات تحكم

DL/T5932006 "الشروط الفنية المشتركة للمفاتيح الكهربائية عالية الجهد ومعايير معدات التحكم"

شركة شبكة الدولة من المعايير الصينية:

• "الشروط الفنية لخزانة شبكة حلقة معزولة صلبة 12 كيلو فولت"

※ انخفاض نوع العزل

أفضل نوع عزل علوي

■المعلمات التقنية من المفاتيح الكهربائية

■المعلمات الفنية لمفتاح تأريض العزل

المعايير الفنية لكسارة الدائرة (وحدة V)

المعلمات الفنية لتبديل الحمل (وحدة C)

المعلمات الفنية لمفتاح الحمل مع الانصهار (وحدة C)
