KYN61-40.5 المفاتيح المتوسطة الجهد

النموذج والمعنى

ك ص ن 61 - 40.5 / □ - □

تقييم (كا) تيار كسر الدائرة القصيرة (كا)

من حيث التصنيف (أ)

بجهد مقدر (KV)

1-الرقم التسلسلي

في الداخل ، من من من

صوفي من نوع الإزالة

-درع معدني

استخدام الظروف البيئية

الحد الأعلى لدرجة الحرارة المحيطة هو 40 درجة مئوية ، ولا يتجاوز متوسط القيمة المقاسة خلال 24 ساعة 35 درجة مئوية.

الحد الأدنى-15 درجة مئوية:

الارتفاع: لا يزيد عن 1000 متر فوق مستوى سطح البحر ؛

الرطوبة النسبية: متوسط يومي لا يزيد عن 95 ٪ ، متوسط شهري لا يزيد عن 90 ٪ ؛

شدة الزلازل: لا تزيد عن 8 درجات ؛

ضغط بخار الماء: المتوسط اليومي لا يتجاوز 2.2kPa ، ولا يتجاوز المتوسط الشهري نسبة 9%.

المعايير الفنية

المعلمات التقنية الرئيسية من فراغ المفاتيح

المعلمات التقنية الرئيسية لقاطع الدائرة الفراغية

المعلمات التقنية الرئيسية لآلات تشغيل الزنبرك

الخصائص الهيكلية للمفاتيح

تم تصميم المفاتيح الكهربائية وفقًا لمعايير ، و iec299 للمفاتيح الكهربائية المعدنية المصفحة المغلقة. يتكون الكل من جزأين: الخزانة والجزء القابل للاستخراج (عربة اليد). هيكل الخزانة جاهز مسبقًا ومدعم معًا. ينقسم الجزء الداخلي من المفاتيح الكهربائية إلى غرفة قاطع الدائرة ، وغرفة بسبار رئيسية ، وغرفة كابل وغرفة أجهزة ترحيل مع قسم معدني. يصل مستوى حماية العلبة إلى IP3X ، ومستوى الحماية بين كل حجرة هو IP2X ، وجميع الأجزاء الهيكلية المعدنية مستندة بشكل موثوق ، ولكل حجرة في نظام الدائرة الرئيسية قناة مستقلة لإطلاق ضغط العادم.

1. الضميمة والتقسيم

يتم تثبيتها بقشرة وتقسيم المفاتيح الكهربائية مع ألواح فولاذية مدلفنة على البارد بعد معالجتها وثنيها بواسطة أدوات الماكينة CNC. لذلك ، يمكن للوحة المفاتيح المجمعة ضمان توحيد الأبعاد الهيكلية. ينقسم مفتاح التبديل إلى غرفة قاطع الدائرة ، وغرفة بسبار رئيسية ، وغرفة كابل وغرفة أداة ترحيل ، ويفصل كل جزء عن قسم معدني أرضي.

2. عربة اليد

يمكن تقسيم عربات اليد إلى عربات قاطع الدائرة ، عربات يدوية لمحولات الجهد ، عربات يدوية للقياس ، عربات يدوية للعزل ، وما إلى ذلك وفقًا للغرض

تحتوي عربة اليد على وضع اختبار/عزل ووضع عمل في الخزانة ، وكل وضع مجهز بجهاز فضي مشترك لضمان عدم إمكانية تحريك عربة اليد بشكل عرضي عندما تكون في الموقعين المذكورين أعلاه.

3. مقصورة قاطع الدائرة

يتم تثبيت مسارات محددة داخل مقصورة قاطع الدائرة لعربة اليد للتحرك. عندما ينتقل قاطع الدائرة بين مواقع العمل في موضع الاختبار ، يتم فتح أو إغلاق رفرفة العزل تلقائيًا ، مما يضمن عدم قيام الموظفين بذلك

لمس الجسم المشحون. يمكن تشغيل عربة اليد مع إغلاق باب الخزانة ، ويمكن رؤية عربة اليد في الخزانة من خلال نافذة العرض ، وكذلك أي علامات وظيفية على عربة اليد.

4. غرفة بسبار

يؤدي الحافلة الرئيسية من مفتاح واحد إلى آخر عن طريق شريط فرعي وصندوق اتصال ثابت ، والذي يتم تثبيته مع غلاف بسبار عند عبور الألواح الجانبية للخزانة المجاورة. جميع القضبان معزولة بواسطة العزل المركب.

5. كابل المقصورة

يمكن تثبيت PT ، والتبديل الأرضي ، ومانع الصواعق وكابلات متعددة في غرفة الكابل.

6. غرفة التتابع

يمكن تثبيت لوحة غرفة التتابع ولوحة مع مكونات ثانوية مثل التحكم وعناصر الحماية والقياس وأجهزة العرض ومؤشر المراقبة المباشرة وما إلى ذلك.

7. جهاز التعشيق

تحتوي المفاتيح الكهربائية على جهاز تعشيق موثوق لضمان سلامة المشغلين والمعدات:

تعزيز التثبيت المتشابكة	كابينة عربة مصفحة (Z)	مفتاح تأريض

عندما يكون مفتاح التأريض في وضع الفتح ، يمكن نقل عربة اليد من وضع الاختبار/العزل إلى وضع العمل: ولا يمكن فتح الباب الخلفي ، مما يمنع دخول الفاصل المباشر عن طريق الخطأ.

عندما يتم سحب عربة اليد بالكامل من الخزانة أو عندما يتم وضع عربة اليد في وضع الاختبار/العزل في الخزانة لفتح القفل وفك القفل ، يمكن إغلاق مفتاح التأريض ؛ عندما تكون عربة اليد في وضع التشغيل ، لا يمكن إغلاق مفتاح التأريض. يمنع الخطأ المباشر لمفتاح التأريض ويمنع العربة متعددة اليد من الانتقال إلى وضع العمل عندما يكون مفتاح التأريض في وضع مغلق.

لا يمكن لعربة قاطع الدائرة تشغيل قاطع الدائرة إلا عندما تكون في وضع الاختبار/العزل أو وضع العمل: وبعد تسمية قاطع الدائرة ، لا يمكن أن تتحرك عربة اليد ، مما يمنع الحمل المباشر من الدفع عن طريق الخطأ وسحب قاطع الدائرة. يمكن تثبيت المتشابكة الكهربائية بين كل خزانة.

جهاز تأريض

في غرفة الكابل ، يوجد شريط busbar منفصل 6x50mm2 ، والذي يمكن تشغيله عبر الخزانات المجاورة ولها اتصال جيد مع الخزانات.

مخطط الأسلاك الرئيسية

هناك 27 مخططًا نموذجيًا شائعًا لمخطط الأسلاك الأساسي في المفاتيح الكهربائية ، والتي يمكن أن تلبي احتياجات المستخدمين لخطوط الدخول والخروج للكابلات ، وخطوط الدخول والخروج العلوية ، والاتصال والقياس ، والحماية ، إلخ.

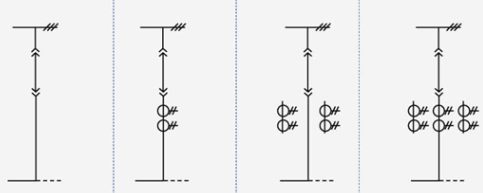

رقم المخطط		01	02	03	04
مخطط الأسلاك الرئيسي
المعدات الكهربائية الرئيسية	التصنيف الحالي	125,016,002,000
	سائق الدائرة الجديدة oy	1	1	1	1
	محول التيار LDBJ8(9)-35				2
	مفتاح التأريض ، مكعب/31.5	1	1	1	1
	الاستخدام	خارج النفقات العامة	خارج النفقات العامة	خارج النفقات العامة	خارج النفقات العامة

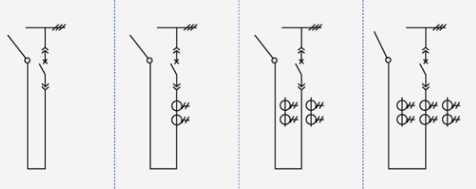

رقم المخطط		05	06	07	08
مخطط الأسلاك الرئيسي
المعدات الكهربائية الرئيسية	التصنيف الحالي	125,016,002,000
	سائق الدائرة الجديدة oy	1	1	1	1
	محول التيار LDBJ8(9)-35			2	3
	مفتاح التأريض ، مكعب/31.5	1	1	1	1
	الاستخدام	منفذ كابل	منفذ كابل	منفذ كابل	منفذ كابل

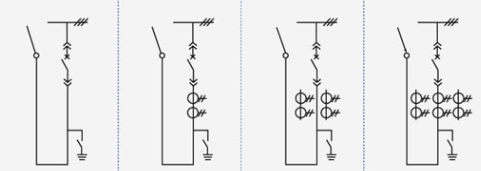

رقم المخطط		09	10	11	12
مخطط الأسلاك الرئيسي
المعدات الكهربائية الرئيسية	التصنيف الحالي	125,016,002,000
	سائق الدائرة الجديدة oy	1	1	1	1
	محول التيار LDBJ8(9)-35		1	2	3
	الاستخدام	جهة اتصال يسار (يمين)	جهة اتصال يسار (يمين)	جهة اتصال يسار (يمين)	جهة اتصال يسار (يمين)

رقم المخطط		13	14	15	16
مخطط الأسلاك الرئيسي
المعدات الكهربائية الرئيسية	التصنيف الحالي	125,016,002,000
	سائق الدائرة الجديدة oy
	محول التيار LDBJ8(9)-35		1	2	3
	الاستخدام	الاتصال	الاتصال	الاتصال	الاتصال

رقم المخطط		17	18	19	20
مخطط الأسلاك الرئيسي
المعدات الكهربائية الرئيسية	التصنيف الحالي	125,016,002,000
	سائق الدائرة الجديدة oy	1	1	1	1
	محول التيار LDBJ8(9)-35		1	2	3
	الاستخدام	كابل في	كابل في	كابل في	كابل في

رقم المخطط		21	22	23	24
مخطط الأسلاك الرئيسي
المعدات الكهربائية الرئيسية	التصنيف الحالي	125,016,002,000
	سائق الدائرة الجديدة oy	1	1	1	1
	محول التيار LDBJ8(9)-35		1	2	3
	الاستخدام	النفقات العامة في	النفقات العامة في	النفقات العامة في	النفقات العامة في

رقم المخطط		25	26	27	28
مخطط الأسلاك الرئيسي
المعدات الكهربائية الرئيسية	التصنيف الحالي	125,016,002,000
	محول الجهد ،
	فتيل في	2	3	2
	صواعق الطفرة الخارجي/134Q		3
	محول أو/0.4			1
	الاستخدام	محول الجهد	محول الجهد	تغير استخدام المحطة

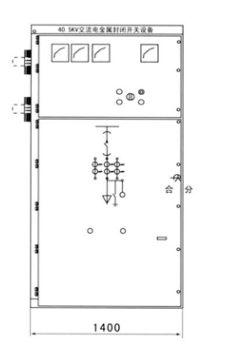

الأبعاد والرسم التخطيطي لهيكل المفاتيح الكهربائية

الأبعاد (ثxDxH): 1400x2800x2600	مخطط تخطيطي لهيكل المفاتيح الكهربائية غرفة أداة التتابع B غرفة الحافلة C قاطع الدائرة D كابل الغرفة

تركيب خزانة التبديل

1. ارتفاع الغرفة الكهربائية: ≥ 4500:

2. المسافة من الجزء الخلفي من الخزانة إلى الجدار: ≥ 1500;

3. تسطيح إطار الأساس: ≤ 1 مم/م ؟ ؛

4. يجب ألا يتجاوز جزء صلب القناة المضمن من الأساس 3 من الأرض ؛

5. يمكن تثبيته على الأساس عن طريق البراغي أو اللحام:

6. وزن المفاتيح الكهربائية حوالي 1800:

7. عرض ممر تشغيل المفاتيح الكهربائية (صف واحد): ≥ 3000 ، صف مزدوج (من الوجه إلى الوجه) ≥ 4000.

اتساق المنتج

رقم المخطط الرئيسي للخط الثانوي ، ومخطط نظام ناقل واحد ، ومخطط الترتيب ومخطط التخطيط ؛

مخطط تخطيطي كهربائي ثانوي للدائرة ومخطط ترتيب طرفي:

نموذج مواصفات وكمية المكونات الكهربائية للمفاتيح الكهربائية ؛

مواصفات ومواد القضبان الرئيسية وbusbars الفروع:

اسم وكمية قطع الغيار وقطع الغيار:

يتم الاتفاق على المتطلبات الخاصة مع الشركة المصنعة.

بسبب التحسين المستمر لتقنية المنتج ، يجب تأكيد جميع البيانات من قبل أحدث قسم فني في المصنع ، وستكون هناك تغييرات دون إشعار مسبق.

تعليمات الطلب

يجب على المستخدم تقديم المعلومات الفنية التالية عند الطلب:

مخطط الأسلاك الرئيسي الرسم التخطيطي ، والغرض ونظام سلك واحد الرسم التخطيطي: الجهد المقنن: التيار المقنن: تيار كسر الدارة القصيرة: مخطط تخطيط غرفة التوزيع وترتيب المفاتيح ومخطط التكوين ، إلخ.

اذكر مواصفات كابلات المدخل والمخرج.

متطلبات التحكم والقياس وحماية وظائف المفاتيح الكهربائية وغيرها من متطلبات الإغلاق والأجهزة الأوتوماتيكية.

نموذج ، مواصفات وكمية المكونات الكهربائية الرئيسية في المفاتيح الكهربائية. مثل المفاتيح الكهربائية بين! أو يجب أن تكون الخزانة الواردة متصلة بواسطة جسر بسبار ، ويجب توفير متطلبات محددة مثل القدرة المقننة لجسر بسبار ومدى جسر بسبار من ارتفاع الأرض.

عند استخدام المفاتيح الكهربائية في بيئات خاصة ، يجب أن تكون مفصلة في وقت الطلب.

متطلبات خاصة أخرى.

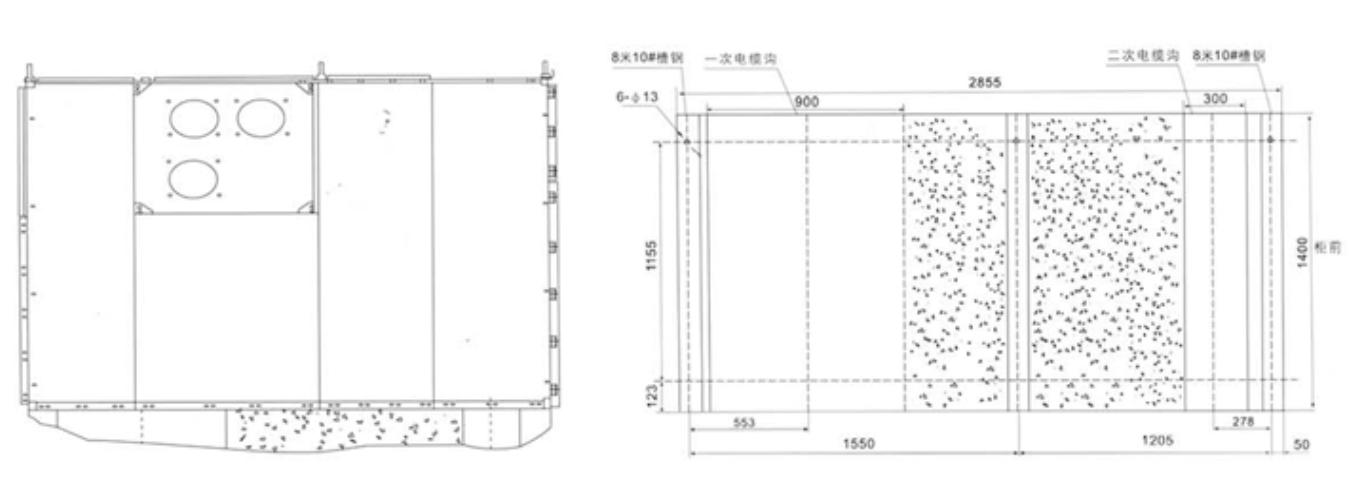

الرسم التخطيطي لتركيب المفاتيح الكهربائية
