سنقدم الأداء وأساليب التشغيل الآمنة والمعايير التقنية لمربع التوزيع المتكامل في الهواء الطلق JP (تعويض \controlterminal \lighting)

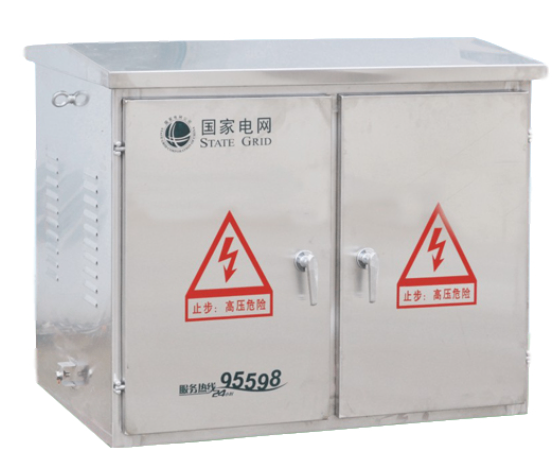

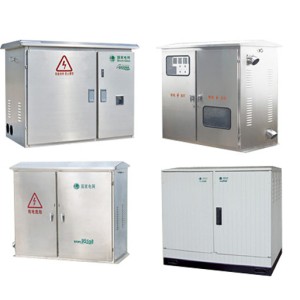

نظرة عامة على المنتج:
صندوق التوزيع المدمج الخارجي ذو الجهد المنخفض من سلسلة JP هو نوع جديد من صندوق التحكم المتكامل الذي يدمج توزيع الطاقة والقياس والحماية والتحكم وتعويض الطاقة التفاعلي ، والذي تم تصميمه وفقًا لمتطلبات بناء شبكة الطاقة وتحويلها وتجربة تشغيل شبكة الطاقة ، بما يتماشى مع مبادئ السلامة والاقتصاد معقولية وموثوقية ، ويمكن إضافتها إلى وظيفة حماية التسرب وفقًا لمتطلبات المستخدم. يتميز المنتج بمزايا الهيكل الجديد ، ومستوى الحماية المعقول ، ومستوى الحماية العالي ، والتركيب والتشغيل المريح ، والصيانة والإصلاح. إنها مجموعة كاملة من المعدات الطرفية ذات الجهد المنخفض المثالية في تحويل شبكة الطاقة الحالية.
1. نطاق التطبيق
صندوق توزيع متكامل خارجي من سلسلة JP ، عبارة عن مجموعة من أجهزة القياس والمخارج وتعويض الطاقة التفاعلية وغيرها من الوظائف المتعددة في واحد لتحقيق جهاز توزيع طاقة شامل في الهواء الطلق ، مع دائرة قصيرة ، الزائد ، الجهد الزائد ، الحماية من التسرب ووظائف أخرى ، حجم صغير ، مظهر جميل ، اقتصادي وعملي ، مثبت على القطب الكهربائي للمحول على القطب الخارجي ، هو جيل جديد من منتجات توزيع الطاقة المثالية لتحويل شبكات الطاقة الحضرية والريفية.
2. النموذج والمعنى
JP-□ / □
عدد مخطط الدائرة الرئيسية ─
من حيث سعة المحولات
صندوق توزيع متكامل
3. ظروف الاستخدام العادية
1. درجة الحرارة المحيطة: -25 درجة مئوية ~ 40 درجة مئوية.
2. الرطوبة النسبية للهواء: المتوسط اليومي لا يزيد عن ٪ ، والمتوسط الشهري لا يزيد عن ٪.
3. الارتفاع: لا يزيد عن 2000 متر.
4. مثبتة في مكان بدون اهتزاز وصدمة عنيفة ، وبدون غاز أكّال.
ملاحظة: إذا تم تجاوز الشروط المذكورة أعلاه ، يمكنك التفاوض مع الصيغة الخاصة بي.
4. المعايير الفنية
الرقم التسلسلي | الاسم | وحدة | المعلَمة |
1 | سعة المحول | KVأ | 30~400 |
2 | جهد التشغيل المقنن | V | أC400 |
3 | حلقة مساعدة الجهد التشغيل | V | أC220 ، أC380 |
4 | التردد المقنن | هرتز | 50 |
5 | التصنيف الحالي | أ | ≤630 |
6 | تيار يعمل بالتسرب المصنف | أماه | 30 ~ 300 قابل للتعديل |
7 | مستوى الحماية | IP54 |
5. مخطط مخطط الدائرة الرئيسية
ملاحظة: مفتاح سكين أو مفتاح ذوبان السكين ، يمكن أن يكون النموذج HD11F ، HR5 ، HR6 وسلسلة أخرى ؛
الصمامات ، نموذج اختياري D220 ، CM1 ، NS ، C45 ، D247 وأنظمة أخرى ؛
موصل تيار متردد ، إشارة اختيارية CJ20 ، سلسلة B ، CJX2 ، CJ19 (التبديل الكهربائي) وسلسلة أخرى ؛
تتابع تيار تسرب محول بدون تسلسل ، نموذج اختياري JD ، LLJ وسلسلة أخرى ؛
محول التيار ، نموذج اختياري LM21 - 0.5 ، LMK - 0.66 وسلسلة أخرى ؛
مانعات الارتفاع ، النماذج اختيارية ، Y3W وسلسلة أخرى ؛
ذوبان كهربائي ، نموذج اختياري BSMJ ، BCMJ وسلسلة أخرى ؛
وحدة تحكم التعويض التلقائي ، نموذج اختياري JK1 ، JKG وسلسلة أخرى ؛
عدد حلقات التعويض هو 1 - 4 مرات اختياري ، وقدرة كل مرة 3 - 20Kvar اختيارية ؛
بالإضافة إلى ذلك ، وفقًا لاحتياجات المستخدمين ، يمكن تثبيت جهاز التحكم في درجة الحرارة والرطوبة اختياريًا في الصندوق ، ويمكن قطع نموذج تبديل حلقة التعويض وتقطيعه وفقًا لمتطلبات المستخدم ، مثل تبديل وحدة عدم الاتصال وتجميلها
تبديل التبديل ، الخ
6. رسم تخطيطي لهيكل الصندوق

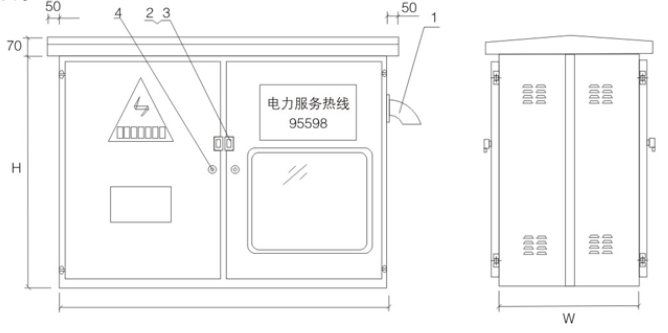

عامل شكل الخزانة الأفقية

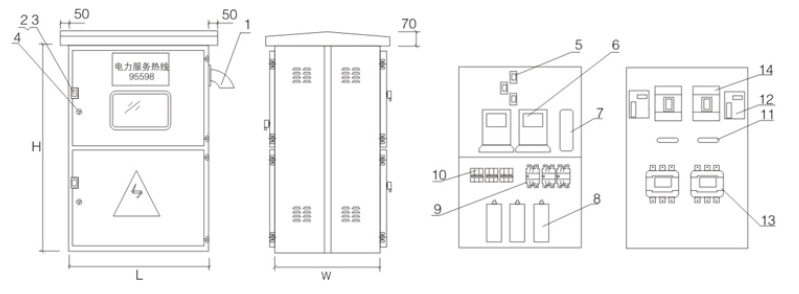

عامل شكل الخزانة العمودية
1. كابل مدخل من خلال أنبوب 2 ، قفل باب (قفل مفتوح) 3 ، قفل باب صندوق مطر 4 ، قفل باب (قفل مخفي) 5 ، محول تيار 6 ، متر 7 ، صندوق تقاطع 8 ، مكثف 9 ، تبديل موصل مصهور 10 ، قاطع دارة صغير 11 ، مفتاح عزل 12 ، محول تسلسل صفر 13 ، قاطع الدائرة الحالي التسرب 14 ، قواطع التيار المتردد الصادرة 15 ، مفتاح الهواء الصادر
