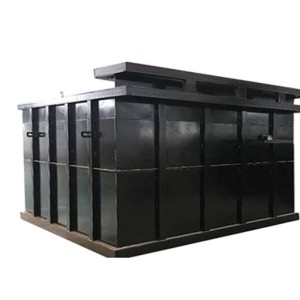

سوف نقدم الأداء وأساليب التشغيل الآمنة والمعايير التقنية لسلسلة YBDM-12 تحت الأرض المحولات
سلسلة محطات فرعية لصندوق تحت الأرض (يشار إليها باسم محولات صندوق تحت الأرض) جديدة على أساس البحث الكامل والمناقشة للبناء والإدارة الحضرية الحديثة
تم تطوير جيل جديد من محولات الطاقة الصندوقية. جسمها الرئيسي مدفون جزئيًا أو كليًا تحت الأرض ، ويحتل أرضا قليلة أو حتى لا يوجد ، والتأثير البصري جيد جدًا ، مما يحل الاستخدام الحضري بفعالية
التناقض بين الجيوتينس والصدفية الحضرية متناغم وموحد مع البيئة المحيطة ، ويتلقى تقديرًا كبيرًا من غالبية الخبراء والمستخدمين. محطة صندوق تحت الأرض تشير إلى محول الصندوق
يتم تثبيت مجموعة كاملة من أجهزة محطة الطاقة داخل صندوق مغلق بالكامل ولا يتم التحكم فيه بالكامل تحت مستوى الأرض ، وهو ومحطة الصندوق الفرعية على الأرض ، والمعدات الداخلية
هو نفسه ، ونفس جهد الإدخال 10 كيلو فولت يتم تخفيضه إلى 400/220 فولت جهد التوزيع من خلال المحول ثم يتم إرساله إلى نقطة التحميل ، والتي يمكن استخدامها لنظام توزيع شبكة الحلقة.
يمكن استخدامه أيضًا كمحطة فرعية لإمداد الطاقة في نهاية شبكة الطاقة الشعاعية. يُعرف هذا النوع المدفون بالكامل أيضًا باسم المحطة الفرعية تحت الأرض ، ويمتاز صندوقه بقدرة ممتازة على مقاومة التآكل وطاقة ضاغطة
القوة ، ولها ضيق المطلق.
إن السعي وراء "الحداثة" و "الجمال" لتعكس حماية البيئة لمرافق الطاقة الحضرية الحديثة هو اتجاه بناء الطاقة وتطويرها اليوم ، وهو أيضًا انعكاس لأحدها.
رمز مهم لتحديث المدينة وحضارتها. تهدف شركتنا إلى إنشاء معدات طاقة من الدرجة الأولى ، وتجميل البيئة الحضرية ، وخدمة المجتمع ، وتسعى بنشاط لحل المشكلة
في تركيب وصيانة معدات الطاقة السابقة ، مثل الخط العلوي في مشروع الأرض ، وتآكل رش ملح الأعاصير الساحلية ، والرؤية البيئية والعديد من الصعوبات ، وإدخال وامتصاص تطوير التكنولوجيا المتقدمة الأجنبية
منتجات محطة فرعية غير معدنية صديقة للبيئة تحت الأرض مدفونة.
2. نظرة عامة
النموذج والمعنى:
ذ ب DM□ / 0.4 □
صنفنا من من من من من صنفناسعة المحول KVأ
صنفنا من من من من من صنفناالجهد KV على الجانب الجهد المنخفض
└──الجهد المقنن على جانب الجهد العالي KV ، 12 ، 40.5
مثل تركيب من منطريقة ، تركيب DM-تحت الأرض
└──محطة فرعية مربع
مثبّت مُسبق من قبل
2.2 شروط الاستخدام:
ظروف الاستخدام العادية
أ) الارتفاع
الارتفاع لا يتجاوز 1000 م
ب) درجة الحرارة المحيطة
أقصى درجة حرارة 40 درجة مئوية
درجة الحرارة الدنيا-30 درجة مئوية
ج) الرطوبة النسبية
عند 25 درجة مئوية ، لا تتجاوز الرطوبة النسبية للهواء نسبة 75 ٪ ، ولا يتجاوز المتوسط الشهري نسبة 9 ٪.
بيئة التركيب
يجب أن تكون بيئة التركيب خالية من حركة الأوساخ الواضحة والانفجار والغازات المسببة للتآكل والغبار. يجب أن يكون موقع التثبيت خاليًا من الاهتزاز والصدمات العنيفة ولا يمكن وضعه في أماكن منخفضة.
شروط خاصة للاستخدام
بالإضافة إلى شروط الاستخدام العادية المذكورة أعلاه ، يجب أن تكون شروط الاستخدام الأخرى وفقًا لأحكام GB1094.1 ، GB/T 11022 ، GB/T14048.1 و gb7251.1.
المعلمات التقنية الرئيسية:
الرقم التسلسلي | الأصناف | وحدة | وحدة الجهد العالي | محول | غرفة الضغط المنخفض | |
مفتاح الحمل | الصمامات | |||||
1 | الجهد المقنن | KV | 12 | 10/0.4 | 0.4 | |
2 | التصنيف الحالي | أ | 630 | 12-125 | 300-2500 | |
3 | تردد الطاقة المصنف يتحمل الجهد | KV | 42/48 | 35 | 2.5 | |
4 | مقاومة تأثير الصواعق مصنفة | KV | 75/85 | 75 | 8 | |
5 | تصنيف كسر الحالي | كا | 20 | 31.5 | ||
6 | تصنيف الدائرة القصيرة إغلاق الحالي | كا | 50 | |||
7 | تصنيف ذروة الصمود الحالية | كا | 50 | |||
8 | مصنفة لتيار الصمود على المدى القصير | كا | 20 | |||
9 | القدرة المقدرة | KVأ | ≤1600 | |||
10 | مستوى الضوضاء | ديسيبل | <55 | |||
11 | مستوى الحماية | غرفة عالية الجهدIP33 ،غرفة المحولات IP23 ، غرفة منخفضة الجهد IP33 | ||||
الخصائص الهيكلية لمحولات الصناديق المدفونة بالكامل
هيكل
يظهر هيكل محول الصندوق المدفون بالكامل في الشكل 2.

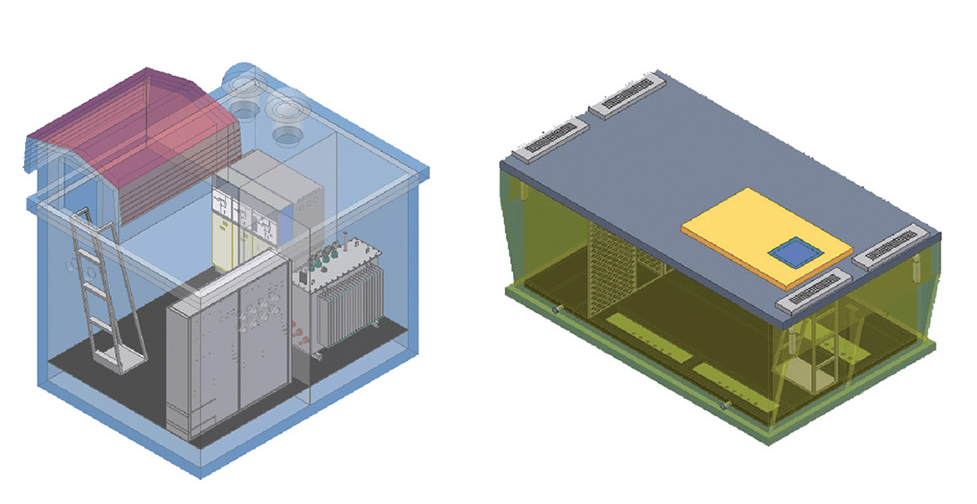

التين. 2 رسم تخطيطي لهيكل محول الصندوق المدفون بالكامل
3.2 الخصائص الهيكلية
يتم تثبيت مجموعة كاملة من أجهزة المحطة الفرعية المثبتة مسبقًا والمدفونة بالكامل داخل صندوق مغلق تمامًا ، وجزء هيكل الصندوق عبارة عن غرفة تبديل عالية الجهد ، وغرفة محول ،
مفاتيح الجهد المنخفض. تم تجهيز كل غرفة بأجهزة الإضاءة ، مع مفاتيح الإغلاق ، وأجهزة التهوية القسرية ، والتحكم في درجة الحرارة ، والسخانات وغيرها من المعدات.
يتم تعيين جميع المعدات المذكورة أعلاه تحت مستوى الأرض ، ومعداتها الداخلية هي نفسها الموجودة في محطة فرعية تقليدية مثبتة على الأرض ، وكلها تعمل بجهد دخل 10 كيلو فولت
يتم تقليل المحول إلى جهد توزيع 400/220 فولت ثم يتم إرساله إلى نقطة التحميل ، والتكنولوجيا الرئيسية لهذه المحطة الفرعية المثبتة مسبقًا المدفونة بالكامل هي إغلاق الصندوق ومنعه
تسوس ومقاومة الضغط ، وتحديدا:
1. يجب غمر الصندوق من الأسفل إلى الجدار في الأرض لمدة 50 عامًا دون أدنى تآكل ؛
2. يجب أن يتحمل ضغط التربة وضغط المياه الجوفية والنقع ، بينما يظل الجدار سليمًا ؛
3. يجب أن تكون جميع نقاط الإغلاق مثل ممرات المعدات ومداخل ومخارج الموظفين ومداخل الكابلات قادرة على تحمل الضغط التناضري للمياه الجوفية ، ولا توجد بقع ماء بالداخل
الحفاظ على الجدار من الداخل جافة وخالية من الرطوبة.
بالإضافة إلى تلبية المتطلبات الأساسية المذكورة أعلاه ، فإن محطة YBDM الفرعية المثبتة مسبقًا المدفونة بالكامل لديها أيضًا ثلاث وظائف رئيسية:
1. هناك قناتان لإمداد المياه في أحد طرفي الصندوق الضيق ، وفي الأيام الممطرة ، يمكن تصريف مياه الأمطار بسرعة في المجاري من خلال خزان إمدادات المياه دون دخول المحطة الفرعية المثبتة مسبقًا.
2. بالإضافة إلى الصرف في الأيام الممطرة ، فإن حوض التوصيل هو أيضًا مدخل الهواء للتداول والتهوية داخل الصندوق ، ويدخل الهواء إلى الصندوق من خلال مدخل الهواء لتشكيل تبادل
الحفاظ على درجة الحرارة والرطوبة في الصندوق متوازنة ، بحيث ترتفع درجة الحرارة وسقوط المحول ؛
3. بمجرد حدوث فيضان يحدث مرة واحدة كل 50 عامًا أو 100 عام ، ترتفع المياه الجوفية وتتسبب في تدفق المجاري ، وسيكون جهاز التهوية تلقائيًا
إيقاف التشغيل ، عزل داخل وخارج الصندوق ، والاستمرار في تشغيل المحطة الفرعية المثبتة مسبقًا دون التأثير على المعدات.
في الوقت الحالي ، يتم إنشاء المحطات الفرعية في بعض المدن في بلدنا في الغالب في الطابق السفلي من المباني الشاهقة ، وبمجرد أن تواجه فيضانًا كبيرًا ، يتم غمرها بشكل أساسي ، ومعظم المعدات تالفة وغير مجدية بعد انحسار المياه. أs
استخدام محطة فرعية مثبتة مسبقًا مدفونة بالكامل حيث يمكن لجهاز توزيع الطاقة تجنب غارقة المعدات بسبب الفيضانات ، كما أن استخدام المحطة الفرعية المثبتة مسبقًا المدفونة بالكامل له مزايا أكثر كما هو موضح أدناه
نقطة:
1. يمكن أن يوفر كثيرا استخدام الأراضي ، لا حاجة لشراء الأراضي والبناء المدني ، وحفظ الاستثمار في البنية التحتية.
2. لا توجد عوائق على الأرض ، لا تؤثر على البيئة ، ولا تؤثر على رؤية الناس ورؤيتهم.
3. يمكن أيضًا تصميم النوع المدفون بالكامل المثبت على العشب والحزام الأخضر مع بعض الزخارف الزخرفية على الأرض ، مثل المنحوتات ، والجنينات ، وما إلى ذلك ؛ إذا كنت بحاجة إلى أن تكون في مربع كبير أو طريق كبير
على جانب الطريق ، إذا لم تكن هناك عوائق على الأرض (بما في ذلك قنوات التهوية) ، يمكن استخدام محطة فرعية مثبتة مسبقًا من النوع المربع. فتحة المحطة الفرعية المثبتة مسبقًا هذه
لا يمكن كشف الطائرة الأرضية.
4. معدات توزيع الطاقة للمحطة الفرعية المثبتة مسبقًا المدفونة بالكامل تحت الأرض ، وهي آمنة وموثوقة.
5. لا تتأثر الأرض بضوضاء المحول.
6. بسبب برودة الأرض نسبيًا ، يكون ارتفاع درجة حرارة المحول ثابتًا نسبيًا أثناء التشغيل.
7. المساحة الداخلية للمحطة الفرعية المثبتة مسبقًا المدفونة بالكامل واسعة نسبيًا ، ولن تتداخل عملية الصيانة مع الأرض ولن تعيق البيئة المحيطة.
