سنقدم الأداء وأساليب التشغيل الآمنة والمعايير التقنية للمحول YBBD-12 الوسادة
1. الحدود
محطة مربع شبه مدفونة سلسلة (يشار إليها باسم محطة فرعية مربع شبه تحت الأرض ، المعروف أيضا باسم محطة فرعية مربع تحت الأرض المناظر الطبيعية) هو جيل جديد من محول مربع وضعت حديثا على أساس البحث الكامل ومناقشة البناء الحضري الحديث والإدارة. الجزء الرئيسي مدفون تحت الأرض ، يحتل أرضا صغيرة أو حتى معدومة ، التأثير البصري جيد للغاية ، يحل بشكل فعال التناقض بين نقص الأراضي الحضرية والصدفية الحضرية ، متناغم وموحد مع البيئة المحيطة ، ويقدرها بشكل كبير من قبل غالبية الخبراء والمستخدمين. تشير محطة الصندوق شبه المدفونة إلى أن المجموعة الكاملة لمحطة الصندوق الفرعية مثبتة بالكامل في صندوق مغلق بالكامل ويتم تعيين الكل تحت مستوى الأرض ، وهو نفس نوع المحطة الفرعية لصندوق الأرض ، والمعدات الداخلية هي نفسها ، يتم تقليل جهد الإدخال نفسه 10 كيلو فولت إلى جهد توزيع 400/220 فولت بواسطة المحول ثم يتم إرساله إلى نقطة التحميل ، والتي يمكن استخدامها لنظام توزيع شبكة الحلقة ، ويمكن استخدامها أيضًا كمحطة إمداد طاقة طرفية شعاعية. يتميز الصندوق شبه المدفون بمقاومة ممتازة للتآكل ومقاومة للضغط ، وله إحكام مطلق.
إن السعي وراء "الحداثة" و "الجمال" وحماية البيئة لمرافق الطاقة الحضرية الحديثة هي اتجاه بناء الطاقة وتطويرها اليوم ، كما أنها رمز مهم لدرجة تحديث وحضارة المدينة. لغرض إنشاء معدات طاقة من الدرجة الأولى ، وتجميل البيئة الحضرية وخدمة المجتمع ، تسعى شركتنا بنشاط إلى حل تركيب معدات الطاقة الحالية وصيانتها ، مثل هندسة الخطوط العلوية تحت الأرض ، وتآكل رذاذ الملح في الأعاصير الساحلية ، والرؤية البيئية والعديد من الصعوبات الأخرى ، ويدخل ويمتص التكنولوجيا الأجنبية المتقدمة لتطوير محطات فرعية صندوق شبه معدني غير مدفونة صديقة للبيئة.
2. نظرة عامة
2.1. النموذج والمعنى:
Y B BD □ / 0.4 □
سعة محول KVأ مصنفة بتصنيف ، سعة محول KVأ
من حيث الجهد الكهربائي المصنف KV على جانب الجهد المنخفض
بدعة-الجهد المقنن على جانب الجهد العالي KV ، 12 ، 40.5
أولاً: طريقة التثبيت ، تركيب شبه دفن BD
بمحطة فرعية
مواضيع-مثبتة مسبقًا
2.2. شروط الاستخدام:
ظروف الاستخدام العادية
أ) الارتفاع
الارتفاع لا يتجاوز 1000 م
ب) درجة الحرارة المحيطة
أقصى درجة حرارة 40 درجة مئوية
درجة الحرارة الدنيا-30 درجة مئوية
ج) الرطوبة النسبية
عند 25 درجة مئوية ، لا تتجاوز الرطوبة النسبية للهواء نسبة 75 ٪ ، ولا يتجاوز المتوسط الشهري نسبة 9 ٪.
د) بيئة التثبيت
يجب أن تكون بيئة التركيب خالية من حركة الأوساخ الواضحة والانفجار والغازات المسببة للتآكل والغبار. يجب أن يكون موقع التثبيت خاليًا من الاهتزاز والصدمات العنيفة ولا يمكن وضعه في أماكن منخفضة.
شروط خاصة للاستخدام
بالإضافة إلى شروط الاستخدام العادية المذكورة أعلاه ، فإن شروط الاستخدام الأخرى تتوافق مع أحكام GB1094.1 ، GB/T11022 ، GB/T14048.1 و gb7251.1..
2.3. المعلمات الرئيسية:
الرقم التسلسلي | الأصناف | وحدة | وحدة الجهد العالي | محول | غرفة الضغط المنخفض | |
مفتاح الحمل | الصمامات | |||||
1 | الجهد المقنن | KV | 12 | 10/0.4 | 0.4 | |
2 | التصنيف الحالي | أ | 630 | 12-125 | 300-2500 | |
3 | تردد الطاقة المصنف يتحمل الجهد | KV | 42/48 | 35 | 2.5 | |
4 | مقاومة تأثير الصواعق مصنفة | KV | 75/85 | 75 | 8 | |
5 | تصنيف كسر الحالي | كا | 20 | 31.5 | ||
6 | تصنيف الدائرة القصيرة إغلاق الحالي | كا | 50 | |||
7 | تصنيف ذروة الصمود الحالية | كا | 50 | |||
8 | مصنفة لتيار الصمود على المدى القصير | كا | 20 | |||
9 | القدرة المقدرة | KVأ | ≤1600 | |||
10 | مستوى الضوضاء | ديسيبل | <55 | |||
11 | مستوى الحماية | غرفة عالية الجهدIP33 ،غرفة المحولات IP23 ، غرفة منخفضة الجهد IP33 | ||||
الميزات الهيكلية:
|

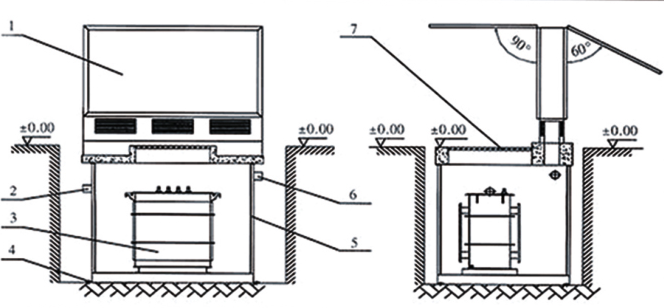

| التين. رسم تخطيطي واحد لهيكل محول الصندوق شبه المدفون معدات توزيع الطاقة من النوع المربع الخفيف: فتحة مدخل كابل عالية الجهد 2 ؛ محول مشترك 3-تحت الأرض: فتحة أساس 4-حفرة 5-أساس لعب أرضي مسبق الصنع ؛ 6-فتحة منفذ كابل منخفض الجهد ؛ غطاء منفذ تشغيل 7-حفرة |
هيكل 3.1
يظهر هيكل محول الصندوق شبه المدفون في الشكل. 1.
تتكون محولات الصندوق شبه المدفونة بشكل رئيسي من محولات تحت الأرض وصندوق إضاءة للإعلانات في الهواء الطلق. المحول تحت الأرض هو نوع جديد من معدات المحطات الفرعية المدمجة التي تجمع بين المحولات ومفاتيح الحمل ذات الجهد العالي والصمامات وما إلى ذلك ، والتي يتم تثبيتها في الحفرة ، ولا تشغل مساحة سطحية ، ويمكن غمرها في الماء لفترة من الوقت. لوحة مفاتيح خارجية للإعلانات من نوع صندوق الإضاءة عبارة عن هيكل مختلط يدمج لوحات الإعلانات ومفاتيح المفاتيح الخارجية ، والتي يتم تثبيتها على الأرض. داخل الصندوق عبارة عن خزانة توزيع خارجية عالية ومنخفضة الجهد ، والجانبان عبارة عن صناديق إضاءة للإعلان ، والتي لها تأثيرات بصرية ممتازة.
3.2 الخصائص الهيكلية
3.2.1 محول تحت الأرض مجتمعة
المحول المدمج تحت الأرض المستخدم في المحول تحت الأرض له الخصائص التالية:
(1) الصندوق مصنوع من الفولاذ المقاوم للصدأ ، محكم الغلق بالكامل ، بمستوى حماية IP68 ، ويمكن غمره في الماء للتشغيل.
(2) تعتمد خطوط مدخل ومخرج الجهد العالي والمنخفض طرق توصيل مقاومة للماء ومختومة بالكامل ومعزولة بالكامل ومحمية بالكامل ، وهي أكثر أمانًا للعمل.
(3) زيت محول ألكيل نافثينيك يستخدم لضمان قدرة تبديد حرارة جيدة ،
(4) يمكن استخدام قلب سبيكة حديد غير متبلور ، والذي له تأثير كبير لتوفير الطاقة.
(5) عزل عالي مستوى مقاومة للحرارة وحماية البيئة.
(6) الصمامات الاحتياطية والمكونات تعطي المحول حماية أكثر أمانًا.
(7) يحتوي مفتاح التحميل على موقعين أو ثلاثة أو أربعة أوضاع ، وهو مناسب لمجموعة متنوعة من أنظمة تزويد الطاقة.
3.2.2 أساس حفرة مسبق الصنع
أساس الحفرة للتحول المدفون جاهز مسبقًا في المصنع ، ولأساس الحفرة الجاهزة الخصائص التالية:
(1) يمكن الضغط مسبقًا على أساس الحفرة بصفائح فولاذية فوق 6 ، والهيكل محكم الغلق بالكامل لضمان عدم دخول المياه السطحية وغيرها من الحطام إلى الحفرة: يمكن أيضًا استخدام هيكل الخرسانة المسلحة الجاهزة ، وتستخدم تقنية مقاومة للماء المتقدمة لضمان عدم تسرب الأساس.
(2) يتم توفير خزان تجميع المياه في الجزء السفلي من الحفرة ، ويتم تركيب مضخة غاطسة يتم التحكم فيها بواسطة نظام الصرف الآلي.
(3) يتم تثبيت أقواس تثبيت الكابلات ذات الجهد العالي والمنخفض في الحفرة لتسهيل تركيب الكابل والتثبيت.
(4) يتم تثبيت الإضاءة المقاومة للماء في الحفرة لسهولة الصيانة.
(5) تم تجهيز الغطاء العلوي الأساس مع فتحة مفتوحة.
3.2.3 مفاتيح خارجية لصندوق إضاءة الإعلانات
(1) تعتمد القشرة الواقية لمجموعة المفاتيح الكهربائية هيكل صندوق الإضاءة الإعلاني ، ويمكن فتح بابي صندوق الإضاءة في جميع الزوايا ، وهناك موضع دعم زنبرك هوائي ، وهو مناسب لتشغيل وصيانة المفاتيح الكهربائية.
(2) صندوق الضوء مجهز بطبقة عزل حراري ، والتي لها تأثير عزل حراري جيد.
(3) جانبي غلاف صندوق الضوء عبارة عن لوحات إعلانية ، ويتم اعتماد عناصر باعثة للضوء LED بحجم صغير ومصدر ضوء موحد.
(4) يتم ضبط قفل باب صندوق إضاءة الإعلانات والمفاتيح الكهربائية بشكل مستقل ، ولا تؤثر صيانة صندوق الإضاءة على تشغيل المفاتيح الكهربائية.
(5) تم تجهيز غلاف صندوق الضوء بجهاز إنذار صوتي وخفيف ، يمكنه إرسال إشارة إنذار في حالة تلف العالم الخارجي.
(6) تعتمد المفاتيح الكهربائية هيكل باب مزدوج الطبقة ، ويصل مستوى الحماية إلى IP34 ، والطبقة الثانية هي باب الأدوات لضمان أنه بعد تدمير غلاف صندوق الإضاءة ، لا تزال الخزانة ذات الجهد المنخفض تصل إلى مستوى الحماية منتج خارجي كامل ومستقل منخفض الجهد.
(7) يمكن للمروحة المخفية في غلاف صندوق الإضاءة أن تستنفد الهواء وتزود به تلقائيًا إلى أساس الحفرة لتقليل درجة الحرارة وإعادة التجفيف.
3.3
مقاوم للماء وتبديد الحرارة
3.3.1 معالجة للماء للتحول تحت الأرض
على الرغم من أن المحول المدمج تحت الأرض لمحول الصندوق يسمح له بالعمل تحت الماء ، فإن العزل المائي والصرف في أساس الحفرة مصمم بعناية للتشغيل الآمن والموثوق على المدى الطويل للمحول تحت الأرض.
بالنسبة للمناطق ذات مستوى المياه الجوفية المنخفض (أقل من قاع أساس الحفرة) ، يتم اعتماد هيكل حفرة مسبق الصنع ، فتحة التهوية في الجزء العلوي من الحفرة لديها تهوية فعالة وقدرة مقاومة للمطر ، ويتم وضع قاع أساس الحفرة بحصى رمال جارية ، ويمكن أن تتسرب المياه مباشرة إلى الأرض.
3.3.2
تبديد الحرارة للتغيرات المدفونة
يضمن محول الصندوق تحت الأرض بشكل رئيسي ارتفاع درجة الحرارة وتبديد الحرارة للمحول تحت الأرض من الجوانب التالية:
(1) محولات تحت الأرض تستخدم 11 سلسلة من المنتجات ذات الفقد المنخفض أو المنتجات الأساسية سبائك غير متبلور ، مما يقلل كثيرا من فقدان الحمل وفقدان الحمل ، وبالتالي فإن توليد الحرارة منخفض.
(2) مستوى مقاومة الحرارة للمحول مرتفع ، مع هامش ارتفاع كبير في درجة الحرارة ، مما يحسن أيضًا قدرة التحميل الزائد للمحول.
(3) يستخدم المحول تحت الأرض زيت محول نفثنيك (أو زيت نقطة اشتعال عالية) ، والذي يمكن أن يتدفق باستمرار عند درجة حرارة منخفضة للغاية دون إضافة إضافات ، كما أن خصائص وقت اللزوجة الجيدة تجعل سرعة تدفق الزيت أسرع عندما ترتفع درجة الحرارة ، التأكد من أن المنتج لديه قدرة جيدة على تبديد الحرارة.
(4) بين صندوق التوزيع وحفرة الأساس ، يتم إعداد مراوح مدخل ومخرج ، ويتم تنفيذ التبريد الهوائي/العادم القسري عندما يصل ارتفاع درجة حرارة المحول المجمع تحت الأرض إلى القيمة المحددة لضمان التقدم الطبيعي للمحول تحت الأرض.
