وسوف نقدم الأداء، وأساليب التشغيل الآمنة، والمعايير التقنية من
نظرة عامة
مفتاح تقسيم ثابت منخفض الجهد من نوع GDF
معدات (يشار إليها فيما يلي باسم "مبسط"
وزن التثبيت) هو شركتنا
مفاتيح ثابتة GCS
على أساس المتطلبات الخاصة لـ
مخطط توزيع الطاقة الخاص بالمستخدم
إن تطوير وتطوير قابلية التطبيق الهندسي له مفاتيح مفاتيح أفقية منخفضة الجهد محلية متقدمة. الجهاز قابل للتطبيق بتيار متردد 50 ~ 60 هرتز ، أنظمة تصنيف الجهد 660 فولت وأسفل ، يستخدم لتوليد الطاقة ونقلها وتحويل الطاقة والتحكم العام في الكهرباء للمعدات التي يمكن استهلاكها. اجتاز الجهاز اختبار النوع لمعدات التحكم الإلكتروني ذات الجهد المنخفض ، مركز مراقبة الجودة والتفتيش والاختبار 5000 أ ، لديه قدرة إنتاجية كبيرة لاختبار قوس الخطأ الداخلي وتقييم المقاطعة.
المعايير الفنية
يتوافق الجهاز مع ، "المفاتيح الكهربائية ومعدات التحكم ذات الجهد المنخفض" ، JB/"مفاتيح استخراج الجهد المنخفض" و GB/T9466 "طرق اختبار أساسية للمفاتيح الكهربائية ذات الجهد المنخفض" و IEC1641 "قواعد اختبار للمفاتيح الكهربائية ذات الجهد المنخفض المغلقة ومعدات التحكم في حالة الانحناء الناجم عن أعطال داخلية". معاييرها الفنية هي:
جهد التشغيل المقنن (V) | 380（400）、 660（690） | |
جهد العزل المقنن (V) | 690 | |
تصنيف التشغيل الحالي (أ) | بسبار أفقي | ≤3200 |
بسبار عامودي | 1000 | |
تصنيف تيار الصمود على المدى القصير (كا). | بسبار أفقي | 80/176 |
بسبار عامودي | 65/145 | |
مستوى حماية العلبة | IP4X | |
الأبعاد (ارتفاع عرض × عمق) | 2200×400(600、800、1000) ×600(800、1000) | |
خصائص الأداء
الإطار الأساسي للجهاز هو هيكل تجميع مشترك ، مجمعة مع ملفات جانبية قياسية، ويتم معالجة مادة الإطار وتجميعها من ألواح مدرفلة على البارد.
الميزات الهيكلية:
الـالأجزاء الأساسية للإطار هي 8MFلمحات المدرفلة على البارد ، واثنينجوانب الملامح لها ثقوب متصاعدة مع معامل20 أو 100 على التوالي ، مما يجعل تجميع الإطار مرنًا ومريحًا.
ينقسم الإطار إلى غرفة وحدة وظيفية ، وغرفة حافلة أفقية ، وغرفة كابل ، ويتم فصل الغرف بألواح فولاذية. كما يتم عزل الوحدات الوظيفية نفسها عن بعضها البعض ، مما يحد من نطاق تأثير الحادث. ويمكن فتح لوحة الغطاء العلوي لتسهيل تركيب القضبان الأفقية.
تم تجهيز أبواب الوحدات الوظيفية بآليات متشابكة ميكانيكية ، مما يحسن السلامة من الصدمات الكهربائية.
يتم تثبيت جميع المكونات الكهربائية في الوحدة الوظيفية ، في حين يتم سحب المكونات الرئيسية (قواطع الدائرة) خارج أو توصيل ، وهو سهل الصيانة والإصلاح.
متىعمق مجلس الوزراء يتفق مع الـ GCS -0.4 مفاتيح كهربائية قابلة للسحب منخفضة الجهد ، يمكن تركيبها بشكل متقاطع واستخدامها.
النوع
وفقًا للاستخدام ، يمكن تقسيمه إلى مركز توزيع الطاقة (خزانة الكمبيوتر) والكهربائية مركز التحكم في المحرك(خزانة MCC) ؛ وفقًا للتثبيت الطريقة ، يتم تقسيمها إلى نوعين: فصل الجدار وتركيب الجدار ؛ وفقًا للعملية ، يتم تقسيمها إلى عملية أحادية الجانب وعملية على الوجهين ؛ وفقًا للشكل الهيكلي, هناك نوعان من المخرج الجانبي والمخرج الخلفي
تقسيم الخزانة
مركز توزيع الطاقة (كمبيوتر)
تنقسم خزانة الكمبيوتر إلى أربع أقسام:
مقصورة بسبار أفقية: أعلى الخزانة
مقصورة وحدة وظيفية: على الجانب الأيمن أمام الخزانةمقصورة الكابل: في الجزء الخلفي من الخزانة
قناة تخفيف الضغط: مقدمة مقصورة البسبار
GDF لوحة مفاتيح التقسيم الثابتة هيطريقة الفصل 3b ، والتي تنعكس بشكل رئيسي في مقصورة المكون الرئيسي ، ثانويمكون مقصورة ومقصورة اتصال الكابل والحافلة كلها مساحات وظيفية منفصلة. تقع مقصورة المكونات الرئيسية والثانوية أمام الخزانة ، الكابل تقع المقصورة خلف الخزانة ، وتقع مقصورة busbar على الجزء العلوي من الخزانة ووسط جانب الخزانة ، وتقع قناة تبديد الحرارة المهنية وتخفيف الضغط في الجزء الأمامي من مقصورة busbar.
التدابير الرئيسية لتحقيق الفصل 3b:
أ. كل مقصورة وحدة وظيفية مغلقة بشكل فردي ؛
ب. يتم فصل مقصورة الباص الأفقية بلوحة معدنية بين مقصورة الوحدة الوظيفية وحجرة الكابل ؛
ج. يتم فصل مقصورة العنصر الثانوي وحجيرة العنصر الرئيسي بألواح معدنية ؛
د. يتم فصل غرفة الوحدة الوظيفية وغرفة البسبار العمودية وقناة تخفيف الضغط عن طريق ألواح معدنية أو ألواح عازلة ، والـتم تجهيز التقسيم بين غرفة وحدة الوظيفة وقناة تخفيف الضغط بصمام ، عندما يتم تشغيل القوس في غرفة الوحدة الوظيفية ، الصمام يتم فتحه ، ويتم فتح قناة تخفيف الضغط ، وذلك للحد من القوس إلى المقصورة الوظيفية أو الموضع الذي يحدث فيه القوس ، وذلك لضمان عندما تفشل وحدة ، لن يتوسع القوس ليؤثر على الآخر وحدات.
ه. يتم فصل غرف الوحدة الوظيفية بألواح معدنية.
نظام بسبار
الـيتم وضع الحافلة الرئيسية لخزانة التبديل على الجزء العلوي من الخزانة ، ويتم تجميع حافلة توزيع الطاقة (شريط العمود العمودي) في قناة عمودية مغلقة، والتي يمكن أن تمنع التفريغ الناجم عن القوس ومنع الاتصال البشري.
تم تجهيز مجلس الوزراء مع مستقلة PE نظام التأريض و موصل محايد ن ، التي يتم تثبيتها في الجزء السفلي من الخزانة في جميع أنحاء الجهاز ، و يمكن توصيل كل دائرة بالأرض أو صفر قريب. يتم تثبيت هيكل الإطار بالكامل بمسامير ذاتية التنصت ، والتي لها ارتفاع موثوقية التأريض.
الـيتم تثبيت الحافلة المحايدة وحافلة الحماية المحايدة بالتوازي مع الجزء السفلي من مقصورة الوحدة الوظيفية والمثبتة رأسياًفي غرفة الكابل ، وإذا تم فصل السلك N والأسلاك PE بواسطة عازل ، فإن يتم استخدام سلك N وسلك PE بشكل منفصل ، وإذا كان الموصليتم اختصارها بين الاثنين، إنها جاهزةخط PE/N.
حماية نظام التأريض
تتكون دائرة حماية الجهاز من جزأين:A PE سلك (أو قلم سلك) ذلكيتم تثبيته بشكل منفصل ويمر عبر طول الترتيب بالكامل وجزء هيكلي موصل.
الأجزاء الهيكلية المعدنية في الجهاز ، باستثناء الباب وصفيحة الختم للساعة ، مجلفدة ، والاتصال من الأجزاء الهيكليةمصممة بعنايةبحيث يمكن تمرير تيار دائرة قصر معين.
وحدات وظيفية
خزانة MCC ذات التقسيم الثابت بها 4 وحدات وظيفية:
6E: الارتفاع 150 × العرض 600 × العمق 400 8E: الارتفاع 200 × العرض 600 × العمق 400 16E: الارتفاع 400 × العرض 600 × العمق 40024E: الارتفاع 600 × العرض 600 × العمق 400
تشابك آلي
تم تجهيز آلية تشغيل كل وحدة وظيفية ولوحة باب غرفة الوحدة بآلية متشابكة ميكانيكية لضمان أن لوحة الباب لا يمكن فتحه في الحالة المغلقة ، ويمكن قفل آلية التشغيل على لوحة الباب لقفل قاطع الدائرة في موضع الإغلاق أو الفتح لمنع الحوادث الناجمة عن عملية غير المشغّل.
الاستخدام
مفتاح الجهد المنخفض الثابت المحلي والأجنبي مفاتيح مفاتيح كهربائية منخفضة الجهد ثابتة منفصلة النوع مصمموطورت من قبل شركتناوفقا للتقنيةمستوى والخصائص الهيكلية منمجلس الوزراء 。 انها مناسبة لالتيار المتردد 50هرتز، تصنيف العمل الجهد من400 فولت في النظام كإضاءة الطاقة والكهرباء والعمل الحالي من2500A أو أقل يتم استخدامه لتوليد الطاقةنظام نقل وتوزيع الطاقة والتحكم في الحماية.
بيئة الاستخدام
(1) درجة حرارة الهواء المحيط ليست أعلى من 40 درجة مئوية ولا تقل عن-5 درجة مئوية.الـمتوسط درجة الحرارة لمدة 24 ساعة ليست أعلى من 35 درجة مئوية.
(2) يجب ألا يتجاوز الارتفاع 2000 متر.
(3) يجب ألا تتجاوز الرطوبة النسبية للهواء المحيط 50 ٪ عند درجة حرارة 40 درجة مئوية ، ويجب السماح برطوبة نسبية كبيرةفي درجة حرارة أقل، مثل9% عند 20 درجة مئوية.
(4) يجب ألا يتجاوز ميل الجهاز والسطح العمودي 5 ٪ عند التثبيت ، ويجب أن تكون الخزانة بأكملها مسطحة نسبيًا.
(5) يجب تثبيت الجهاز في مكان لا يوجد فيه اهتزاز وصدمة عنيفة ولا يكفي للتسبب في المكونات الكهربائية متآكلة.
 |

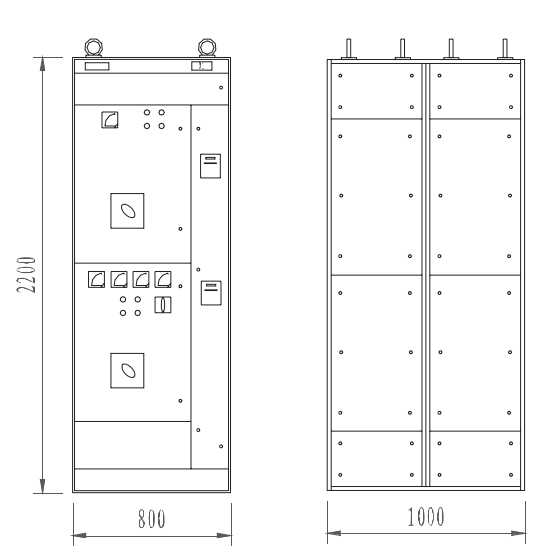

| Fig.1 خزانة بسبار وخزانة مدخل] اكتب حجم مخطط |
 |

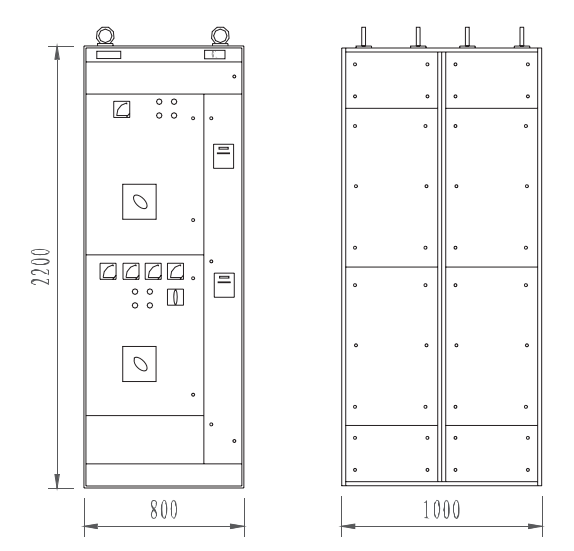

| Fig.2 أبعاد خزانة مدخل النوع الثاني |
 |
| Fig.3 الأبعاد الكلية لخزانة التحكم وخزانة المكثف |
 |

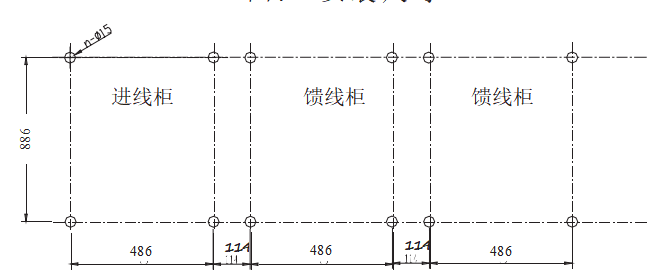

| التين. 4 أبعاد التثبيت |
 |
| Fig.5 حجم تركيب خزانات سلسلة |
