صندوق توصيل المحطة

كتلة المحطة الطرفية هي نوع من جهاز الواجهة الذي يربط خط البناء ويميز خط الفرع لتوفير الأسلاك مريحة وفحص الخط. في بعض الحالات ، من أجل تسهيل البناء والتصحيح ، يمكن تثبيت بعض إعدادات التثبيت الخاصة والمنتظمة مثل عوازل الدائرة القصيرة في الكتلة الطرفية

الكتل الطرفية هي نوع من منتجات الملحقات المستخدمة لتحقيق التوصيلات الكهربائية ، والتي تنقسم صناعيًا إلى فئة الموصلات. مع تزايد درجة الأتمتة الصناعية ومتطلبات التحكم الصناعي الصارمة والدقيقة بشكل متزايد ، يزداد استخدام الكتل الطرفية تدريجيًا. مع تطور صناعة الإلكترونيات ، يزداد نطاق استخدام الكتل الطرفية ، وهناك المزيد والمزيد من الأنواع.

نطاق التطبيق

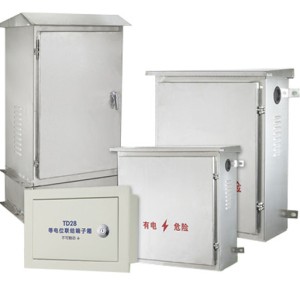

مادة الصندوق الطرفي مصنوعة من صفيحة فولاذية مدلفنة على البارد عالية الجودة وصفيحة فولاذية مقاومة للصدأ عالية الجودة ، وهيكل الصندوق مصمم وفقًا لمقاومة المياه الخارجية ، ويمكن أن يصل مستوى الحماية إلى IP54 أو IP55 وفقًا للمتطلبات المختلفة للمستخدمين. نتيجة لذلك ، يمكن تكييف الصندوق الطرفي مع مجموعة واسعة من أنواع مختلفة من الظروف المناخية وبيئات التشغيل.

كيف يعمل:

يحتوي الصندوق الطرفي على وحدات تحكم لدرجة الحرارة والرطوبة لوقف التكثيف وإعداد درجة الحرارة مسبقًا. يتكون جهاز التحكم في درجة الحرارة والرطوبة من مستشعر درجة الحرارة ومستشعر التكثيف ، والذي يراقب تغيرات درجة الحرارة والرطوبة في الصندوق الطرفي في في أي وقت ، وعندما تكون درجة الحرارة المحيطة داخل الصندوق أقل من درجة الحرارة المحددة مسبقًا أو يكون هناك تكثيف يتم توليده ، تبدأ وحدة التحكم تلقائيًا تشغيل السخان وتسخينه لزيادة درجة الحرارة المحيطة الداخلية للصندوق وتدمير البيئة الصغيرة التي تنتج التكثيف. عندما تختفي ظروف التكثيف في الصندوق أو تصل درجة الحرارة المحيطة إلى درجة الحرارة المحددة مسبقًا ، سيقطع المدفأة تلقائيًا ويوقف التسخين ، وستستأنف وحدة التحكم حالة المراقبة.

وظائف الملحقات

كما تم تصميم الصندوق الطرفي ليتم تثبيته بمقبس طاقة أحادي الطور ثلاثي الفتحات 220 فولت و 16 أ ومصبيح خدمة للمستخدمين لاستخدامه أثناء الفحص والصيانة اليومية. في الوقت نفسه ، تم تصميمه وتثبيته أيضًا بمفتاح تحويل ، ويمكن للمستخدم تبديل وضع التحكم اليدوي والآلي للسخان في الصندوق وفقًا لاحتياجات التشغيل الفعلية للموقع.

الصندوق الطرفي هو الخط الواقي في المبنى ، والذي يمكن استخدامه في خطوط أنابيب المياه والغاز المعدنية والتدفئة والتبريد وأنظمة التبريد ، ويتم توصيل المكونات المعدنية للمبنى لتلبية متطلبات مواصفات أجهزة الحماية من الصدمات الكهربائية مع جهد اتصال أقل من 50 فولت. الصناديق الطرفية هي جزء مهم من أجهزة البناء الحديثة وتستخدم على نطاق واسع في المباني الشاهقة.

يحتوي الصندوق الطرفي على وظيفة ووظيفة جيدة ، والتي يمكن أن تساعد في الاتصال المحتمل ، وتوصيل الجزأين الموصلين مباشرة بأسلاك للاتصال المترابط ، بحيث يتم تقليل جهد تلامس الخطأ إلى ما دون حد جهد الاتصال. يمكن أن يضمن الصندوق الطرفي قيمة خدمة جيدة ومساهمة في حالة حدوث خطأ ، وإزالة مقاومة شبكة الإمداد بالطاقة الخطرة لجهد العطل الخطير الذي يتم إدخاله من خارج المبنى من خلال خطوط الأنابيب المعدنية المختلفة للخط الكهربائي ، بحيث يكون وقت قطع التيار الكهربائي التلقائي طويلًا جدًا ولا يمكنه تلبية متطلبات الوقاية من الصدمات الكهربائية ؛ عند تلبية المتطلبات الخاصة للصدمات المضادة للكهربائية في الحمامات ، وحمامات السباحة ، وغرف عمليات المستشفيات وغيرها من الأماكن ؛ نفس الموزع لنظام TN يوفر نوعين من المعدات الكهربائية ، ثابتة ومتنقلة ، وتحمي المعدات الثابتة الجهاز الكهربائي عندما لا يستطيع وقت قطع التيار الكهربائي تلبية متطلبات الوقاية من الصدمات الكهربائية المتنقلة.

نطاق تطبيق مربع محطة الفولاذ المقاوم للصدأ وخصائصه:

ميزات مقدمة

1. هذا الهيكل مصنوع من ثني ولحام ألواح الصلب. توجد لوحة إطار متحركة عالمية في الصندوق ، يمكن تثبيت لوحة التركيب عليها وتعديلها لأعلى ولأسفل وللخلف وللأمام ، وبالتالي فإن تركيب المكونات مرن للغاية.

2. هناك أبواب أمامية وخلف الصندوق ، والتي يمكن تثبيتها خارج الجدار ويمكن الحفاظ عليها في نفس الوقت قبل وبعد. يوجد 60 قطعة ثقب خيوط في الجزء السفلي من الصندوق ، وهناك حلقة مطاطية مانعة للتسرب والعزل. تحتوي القاعدة المرتفعة 200 في الصندوق على فتحات تهوية ، يمكن تثبيتها في المناطق الرطبة ، أو يمكن إزالة القاعدة وتركيبها مباشرة على الأساس.

تدابير إزالة الرطوبة للصناديق الطرفية الخارجية في المحطات الفرعية

عندما يكون الهواء رطبًا ، خاصة في موسم الأمطار ، يمكن أن يؤدي الرطوبة والتكثيف في الصندوق الطرفي الخارجي بسهولة إلى انخفاض في مقاومة العزل للدائرة الثانوية بالتيار المستمر على الأرض ، وفي الحالات الشديدة ، تنخفض مقاومة العزل إلى الصفر ، وبالتالي تشكيل امدادات الطاقة الإيجابية العاصمة أو تأريض امدادات الطاقة السلبية. إذا كان سبب التأريض من نقطتين بالتيار المستمر ، فسيتسبب ذلك في رفض الحماية أو عطل ، وحتى تلف المعدات ، مما يهدد بشكل خطير التشغيل الآمن لشبكة الطاقة الكهربائية. سيصدأ الصندوق الطرفي البراغي الطرفية والموصلات ، بحيث يكون الاتصال الطرفي الثانوي ضعيفًا ، وسيجعل طرف الدائرة الحالي يسخن أو حتى يفتح الدائرة ، مما يتسبب في رفض الحماية أو سوء التشغيل ، مما يتسبب في وقوع حوادث. يؤدي الاتصال الضعيف للطرفيات مثل حلقات التحكم وحلقات الإشارة إلى تشغيل غير طبيعي لأجهزة القياس والتحكم والحماية ، والإشارات الخاطئة ، مما يؤدي إلى سوء التقدير والتحليل من قبل المشغلين.

تحليل أسباب التكثيف

تشير ظاهرة التكثيف إلى ظاهرة تكثيف قطرات الماء على سطح الجدار الداخلي للخزانة عندما تنخفض درجة حرارة السطح إلى ما دون درجة حرارة نقطة الندى. يعتمد حدوث التكثيف على درجة الحرارة داخل الصندوق ، ودرجة الحرارة خارج الصندوق ، والرطوبة النسبية ، ودرجة حرارة نقطة الندى. هناك بشكل رئيسي الأسباب التالية للتكثيف في الصندوق الطرفي.

(1) الرطوبة في المنطقة عالية ، وتغير المناخ ودرجة الحرارة إلى حد كبير ، والجزء السفلي من الصندوق الطرفي رطب ، وبعض خنادق الكابلات بها تشبع بالماء.

(2) توجد بعض الصناديق الطرفية في الطابق السفلي ، والرطوبة مرتفعة نسبيًا ، ودرجة الحرارة داخل الصندوق ، وخاصة درجة الحرارة القريبة من الأرض ، أقل من درجة الحرارة المحيطة.

(3) يتم إيقاف بعض المعدات مؤقتًا ، ودرجة الحرارة المحيطة الصغيرة في الصندوق الطرفي أقل من درجة الحرارة المحيطة المحيطة ، ومن السهل جدًا تشكيل التكثيف على سطحه.

اختيار خيارات إزالة الرطوبة

ينفذ الصندوق الطرفي الخارجي خطة التحويل التالية على أساس التأكد من أن حلقة إغلاق باب الصندوق طبيعية وأن تدابير إحكام إغلاق النار سليمة.

1. مبدأ التحول

في ضوء الوضع الفعلي مثل فشل سخان الصندوق الطرفي الخارجي في المحطة الفرعية وفشل وحدة التحكم في درجة الحرارة والرطوبة ، لا يتم وضع السخان أو تكرار فشل الخطأ ، ويتم إزالة وحدة التحكم في درجة الحرارة والرطوبة الداخلية الأصلية ، وغالبا ما يتم وضع سخان الطاقة المنخفضة في. من أجل تقليل ظاهرة حرق الأسلاك الناجمة عن ارتفاع درجة الحرارة أثناء استخدام المدفأة ، يجب اختيار الصندوق الطرفي وصندوق الآلية بسخان طاقة لا يزيد عن 50 واط ، ويجب ألا تتجاوز درجة الحرارة القصوى في الصندوق الذي يتم فيه تثبيت المدفأة 50 درجة مئوية. من المناسب أن يكون لديك ضغط إيجابي صغير داخل وخارج الصندوق ، واعتماد نظام ترتيب تشتتة متعدد النقاط ، ويتم تحديد الطاقة المحددة وفقًا لحجم الصندوق ، ولا تزيد قوة المدفأة عن 30 واط لكل 0.1 متر مكعب.

2. الرسم التخطيطي للتحول

يتم إعادة توصيل أسلاك الصندوق الطرفي ، ويتم إزالة الأسلاك الأصلية ، ويتم فتح الخيوط الطرفية السفلية من الفارغة إلى الشريط الطرفي ، ثم يؤدي الصف الطرفي إلى المدفأة ، ويجب أن يتم تأريض الغلاف المعدني للسخان.

3. تنفيذ التحول

يبلغ حجم صندوق المحطة الطرفية هذا حوالي 45 × 70 × 100 ، والحجم حوالي 0.315m3. يحتوي صندوق محطة التبديل الأصلي على سخان بقوة 50 واط ، وهو مجهز بسخان مستقل يُترك مفتوحًا ، كما يتحكم جهاز التحكم في درجة الحرارة والرطوبة تلقائيًا في السخان ليصبه ويتراجع. وفقًا لمبدأ التحول ، تمت إزالة وحدة التحكم في درجة الحرارة والرطوبة ، وتم تثبيت سخان 20 واط في الموضع الأصلي ، وتم تركيب سخان 20 واط آخر على جدار الصندوق المقابل للسخان الأصلي. يتم تتبع درجة حرارة ورطوبة الصندوق الطرفي بعد التحويل لعدة أيام متتالية ، وتعمل المعدات الموجودة في الصندوق بشكل جيد.

نطاق التطبيق:

وهي تستخدم بشكل رئيسي لمحطة توليد الطاقة وقواطع دوائر المحطات الفرعية ، ومحولات الجهد ، والمحولات ، ووصلات طرفية خط ثانوية للقياس ، بالإضافة إلى إمدادات الطاقة لصيانة المحطات الفرعية وصناديق توزيع الطاقة ، وصناديق التحكم في الطاقة ، وصناديق الإضاءة وصناديق طرفية في المؤسسات الصناعية. تشمل مواده لوحة فولاذية وفولاذ مقاوم للصدأ ، ومستوى الحماية هو IP54.
