سوف نقدم الأداء ، وأساليب التشغيل الآمنة ، والمعايير التقنية لمفاتيح الجهد المتوسط TBBZ

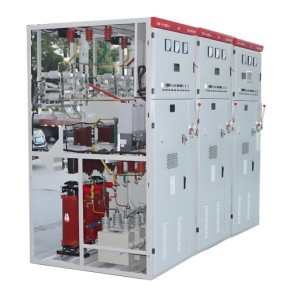

خزانة الشبكة الحلقية المعزولة SF6 هي نوع من المعدات الكهربائية ذات الجهد العالي ، والتي تستخدم على نطاق واسع في المحطات الفرعية والشركات الصناعية والتعدين والسكك الحديدية وتخزين الطاقة الحضرية وغيرها من المجالات. يستخدم سداسي فلوريد الكبريت (SF6) كوسيط عازل ، والذي يمكنه الاستفادة الكاملة من الاستقرار الكهربائي والحراري والكيميائي الممتاز لـ SF6 لتحسين استقرار السلامة وسعة التحميل للمعدات.
تتكون خزانة الشبكة الحلقية المعزولة SF6 من خزانة عالية الجهد ، خزانة متوسطة الجهد ، خزانة منخفضة الجهد ، خزانة بسبار ، خزانة سكين أرضية ، خزانة قاطع الدائرة ، خزانة أدوات ، إلخ ، لبناء نظام كهربائي كامل معزول من سداسي فلوريد الكبريت. يسمح تصميمها المعياري بسهولة التجميع والصيانة والترقيات ، مما يوفر فعالية أعلى وبصمة أصغر وتكاليف تشغيل أقل مقارنة بالمفاتيح الكهربائية الأخرى ذات الجهد العالي في السوق.
SF6 مجلس الوزراء شبكة حلقة معزولة لديه الميزات التالية:
1. موثوقية عالية: وسائل التكنولوجيا الفائقة مثل انقطاع الفراغ وإطفاء قوس SF6 يمكن أن تمنع بشكل فعال الانحناء والتسرب ، وضمان موثوقية وسلامة المعدات.
2. حساسية عالية: يستخدم البعض أجهزة استشعار درجة حرارة الألياف البصرية وأجهزة استشعار ضغط الألياف البصرية ، والتي تتمتع بحساسية عالية وسرعة استجابة ، ويمكنها إصدار الإنذارات في الوقت المناسب وقطع التيار الكهربائي تلقائيًا في حالة المعدات غير الطبيعية.
3. ثبات عالي: استخدام مواد مستقرة عالية الجودة ، معالجة كهربائية خاصة ومجموعة تجعل المعدات تحافظ دائمًا على ثبات عالي ومؤشرات أداء ممتازة أثناء التشغيل على المدى الطويل.
4. كفاءة عالية: يمكن استخدام وحدات إدارة الطاقة عالية الكفاءة وأنظمة التحكم الكهربائية تحقيق تشغيل آمن وموثوق به للمعدات مع توفير الكثير من تكاليف التشغيل واستهلاك الطاقة.
يمثل تطوير خزانة الشبكة الحلقية المعزولة SF6 مرحلة جديدة في صناعة المفاتيح الكهربائية عالية الجهد ، والتي لا يمكنها فقط تلبية احتياجات الطرق السريعة الحديثة والسكك الحديدية والنقل السريع الحضري وغيرها من المجالات ، ولكنها تلعب أيضًا دورًا مهمًا في عملية التوسع الحضري في المستقبل ، وتقديم مساهمات إيجابية لسلامة وتنمية المجتمع البشري المستدامة.
ميزات المنتج:
1) خزانة مفاتيح معدنية معزولة بالغاز عالية الضغط معزولة قابلة للنفخ (يشار إليها فيما يلي باسم "الخزانة القابلة للنفخ عالية الضغط") مصنوعة من لوحة فولاذية من الألومنيوم والزنك ، تتم معالجتها بواسطة نظام معالجة مرن باستخدام الحاسب الآلي ، باستخدام تقنية متقدمة متعددة الطي ، متصلة بواسطة المكسرات برشام ومسامير عالية القوة ، بدقة عالية ، ومقاومة التآكل ، خفيفة الوزن وقوة عالية وبراعة قوية ؛
2) تجميع جميع المعادن ، هيكل التجميع المعياري ، قاطع الدائرة الفراغي بآلية المغناطيس الدائم وقواطع الدائرة الفراغية الآلية النابضة ، إلخ ؛
3) يتميز تصميم الخزانة بخصائص الهيكل المدمج ، التركيب السهل والتشغيل المرن ؛
4) باب الخزانة مجهز بمقياس ضغط ومؤشر مؤشر فتح وإغلاق آلية التشغيل ، والذي يمكن أن يعكس بشكل حدسي حالة عمل الجهاز ؛
5) مستوى الحماية للخزانة التقليدية هو IP30.
بيئة الاستخدام
1) الارتفاع: لا يزيد عن 2000 م ؛
2) درجة الحرارة المحيطة: -10 درجة مئوية ~ 40 درجة مئوية ؛
3) الرطوبة النسبية: ≤ ٪ (25 درجة مئوية) ؛
4) شدة الزلازل: لا يزيد عن 8 درجات ؛
5) الخزانة محدودة للاستخدام الداخلي والبيئة جافة ؛
6) يجب ألا يكون هناك معدن أكالة وغازات ضارة تضر بالعزل في الغرفة ؛
7) تركيب الميل الرأسي: لا يزيد عن 5 درجات ؛
8) لا تدخل قوي في المجال الكهرومغناطيسي والاهتزاز العنيف.
حجم المنتج
ملاحظة: يمكن تخصيص الحجم واللون ومستوى الحماية للخزانة وفقًا لمتطلبات المستخدم.
