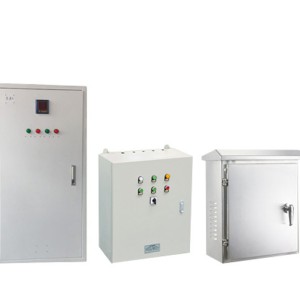

صندوق توزيع الجهد المنخفض JXF

1. إطار المفاتيح الكهربائية ذات الجهد المنخفض JXF هو هيكل مشترك ، ويتم تجميع الهيكل العظمي الأساسي من الفولاذ على شكل حرف C. جميع الأجزاء الهيكلية لرف الخزانة مجلفنة ، وهي متصلة بشدة بحامل الخزانة الأساسي عن طريق مسامير قفل ذاتية التثبيت أو مسامير سداسية 8.8 درجة ، بالإضافة إلى الأبواب والفواصل وأقواس التثبيت ووحدات وظائف القضبان المقابلة لتغييرات المخطط لتجميع خزانة تبديل كاملة. الأبعاد الداخلية والأجزاء والأبعاد الخاصة بالمفاتيح الكهربائية كلها معدَّلَة (E = 25).

2. كل خزانة من نوع JXF مفاتيح كهربائية منخفضة الجهد مدمجة مقسمة إلى ثلاث غرف ، وهي غرفة busbar الأفقية (في الجزء الخلفي من الخزانة) ، وغرفة الدرج (في الجزء الأمامي من الخزانة) ، وغرفة الكابل (في الجزء السفلي من الخزانة أو على الجانب الأيمن من مقدمة الخزانة). يتم فصل الغرف عن بعضها البعض بألواح فولاذية أو ألواح وظيفية بلاستيكية عالية القوة مثبطة للهب ، وهناك صفائح معدنية مع فتحات تهوية بين الأدراج العلوية والسفلية لمنع الحوادث بشكل فعال بسبب قوس الطيران لعنصر التبديل أو ماس كهربائى بين الحافلة والخطوط الأخرى.

3. التصميم الهيكلي للمفاتيح الكهربائية ذات الجهد المنخفض JXF يمكن أن يلبي متطلبات مختلف مخططات خطوط الدخول والمخرج: للأعلى والخارج ، للأعلى والداخل والخارج ، للأسفل والداخل والخارج.

4. تصميم مدمج: يستوعب وحدات وظيفية أكثر في مساحة أصغر

5. الأجزاء الهيكلية متعددة الاستخدامات ومرنة للغاية ، مع E = 25 كمعامل ، ويمكن دمج الهيكل ووحدة الاستخراج بشكل تعسفي لتلبية احتياجات تصميم النظام

6. الحافلة محمية بواسطة لوح وظائف بلاستيك عالي القوة مقاوم للهب وعزل عالي القوة ، والذي يتميز بأداء قوس مضاد للخطأ ويجعل التشغيل والصيانة آمنين وموثوقين

7. إن الآلية المتشابكة الميكانيكية بأحجام مختلفة من الأدراج تفي باللوائح القياسية ، وهناك ثلاثة أوضاع واضحة للاتصال والاختبار والفصل ، وهي آمنة وموثوقة.

8. تصميم الوحدة القياسية: يمكن أن تتكون من وحدات قياسية مثل الحماية والتشغيل والتحويل والتحكم والضبط والقياس والإشارة ، ويمكن تجميعها بشكل عشوائي وفقًا للمتطلبات.

9. إن استخدام اللدائن الهندسية المقاومة للهب عالية القوة يعزز بشكل فعال أداء الحماية والسلامة.

10. درجة عالية من التعميم والتوحيد القياسي والتجميع السهل. مع ضمان جودة موثوق.

11. يمكن للخزانة اختيار مستويات الحماية المختلفة وفقًا للمتطلبات المختلفة لبيئة العمل.

12. حماية المعدات الاستمرارية والموثوقية

1. نطاق التطبيق

هذا المنتج مناسب للاستخدام في الدوائر ذات تردد تيار متناوب يبلغ 50 هرتز وجهد تشغيل مصنّف يبلغ 500 فولت وأدناه. تحت متطلبات خاصة ، يمكن لمستوى الحماية الوصول إلى IP5 مع فتحات خروج المغلوب ، ويمكن لخط مدخل الأنابيب المتعددة حجز ألواح مفتوحة التركيب الحي ، مع تيار تصنيف أقصى يصل إلى 400A ، وهو مناسب بشكل خاص لمستخدمي الفنادق الصناعية والتعدين لقياس وصناعة الصناديق ، وحماية غلاف المنتج هي IP53.

يتوافق المنتج مع: IEC60439.1 - 1993 "معدات التحكم في المفاتيح الكهربائية ذات الجهد المنخفض" GB7251.1 - 2005 "معدات التحكم في المفاتيح الكهربائية ذات الجهد المنخفض".

2. النموذج والمعنى

 الرسم البياني الهيكلي لJX F□□□/□□ويتم شرح معنى كل جزء ، بما في ذلك "JX لتقف على صندوق التحكم المثبت على الحائط ؛ و للنوع الواقي ؛ رمز المفصلي: 1-يشير إلى المفصلات الداكنة ، 2-يشير إلى المفصلات المفتوحة ؛ ارتفاع الخزانة على H ؛ عرض الخزانة W ؛ عمق الصندوق D ؛ طريقة التثبيت: ص أخفى ، م المكشوفة ، ث في الهواء الطلق"

JX F□□□/□□

طريقة التثبيت: R مخفية ، M مكشوفة ، W خارجية

-عمق الخزانة (د)

عرض الخزانة (W)

تقييم ارتفاع الخزانة (H)

كود مفصل: 1-يشير إلى مفصل مخفي

2-يشير إلى مفصل مفتوح

درجة-تشير إلى وجود نوع واقي

صندوق تحكم مثبت بالحائط

3. ظروف الاستخدام البيئية

1. درجة الحرارة: درجة حرارة الهواء المحيط لا تتجاوز 40 درجة مئوية ، والحد الأدنى لدرجة حرارة الهواء المحيط هو-50 درجة مئوية.

2. درجة الحرارة: الرطوبة النسبية للهواء لا تتجاوز 50 ٪ عند درجة حرارة قصوى تبلغ 40 درجة مئوية ، ويمكن السماح بالرطوبة النسبية الأعلى عند درجات حرارة منخفضة ، مثل ما يصل إلى 90 ٪ عند 10 درجات مئوية.

3. الارتفاع: لا يتجاوز ارتفاع موقع التثبيت 2000 متر.

4. فئة التثبيت: الفئة الثانية.

5. مستوى التلوث: المستوى 3.

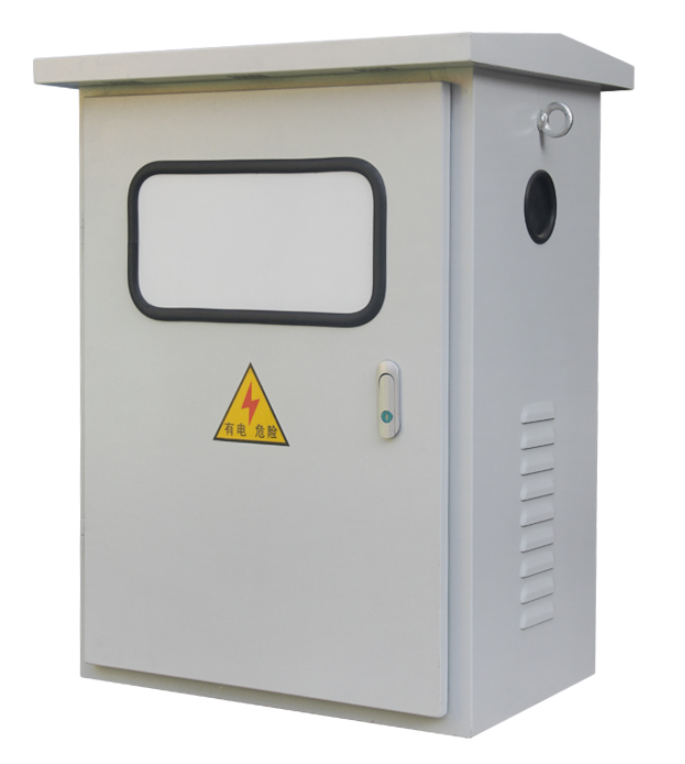

4. الخصائص الهيكلية

الهيكل ملحوم بألواح فولاذية رقيقة ، وأدوات قياس ، ومؤشرات أزرار ومفاتيح تحكم ، وما إلى ذلك. يمكن تثبيته على الباب. يجب تثبيت المعدات الكهربائية الأخرى مثل الملامسات ، قواطع الطاقة ، الكتل الطرفية ، وما إلى ذلك

على الرف داخل الصندوق. توجد فتحات تدق على الجدران العلوية والسفلية لقشرة الصندوق ، وهو مناسب لتركيب مواصفات مختلفة لخطوط الأنابيب الكهربائية والكابلات

5. المعلمات التقنية الرئيسية

6. شكل وحجم التثبيت

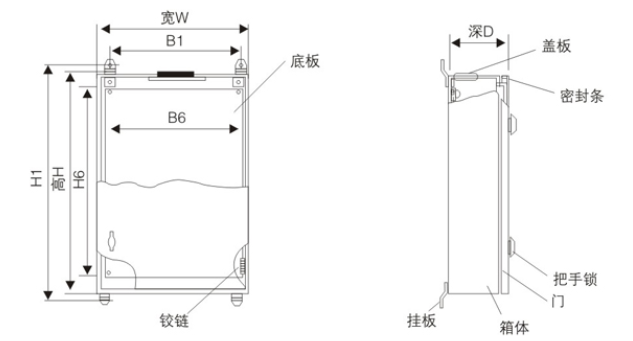

رسم تخطيطي لتركيب المخطط التفصيلي

7. المعلمات التقنية الرئيسية
